空気加熱シェル型ヒーター SAS型

シェルに大型の板フランジヒーターを差し込んだ空気加熱用インラインヒーター

製品概要

シェル(ケーシング=どんがら)に大型の板フランジヒーターを差し込んだ空気加熱用ヒーター
空気・ガス等を連続的に加熱するヒーターです。
材質はSUS304で、温度過昇防止センサーも標準装備です。
また、直接加熱ですので熱効率が良く、出口温度は設計通りの温度を出せます。サーキュレーションヒーター、インラインヒーターと呼ばれることもあります。

流量や温度によってはダクトヒーターや小型のネジ込シェル型ヒーター配管インラインヒーターも適用可能です。参照ください。

設計製作品なので、使用状況が分かっている場合は、製品の問合せ
記入いただきweb経由で送信いただくか打ち合わせメモに必要事項を記入いただきFAX(03-3790-1711)送信ください。

ページの先頭へ戻る
用 途

空気加熱のほかにも、蒸気加熱・窒素ガス加熱・水素ガス加熱・オゾン加熱・混合ガス加熱等 広範囲の用途をもつシェル型ヒーターです。

仕 様
  1. 標準仕様は屋内仕様です。

    屋外に設置する場合、特注品の屋外仕様になります。

    • シェッド(:電源ターミナルカバーの覆い)を取付ける

    • 保温材を取り付ける

    などの処置が必要です。詳細は別途お問い合わせください。

  2. 電 源:3相・200V

  3. ワット密度:2W/㎝2

  4. 温 度:IN側が150℃を超える時は高温タイプ(特注品)となります。

  5. 温度制御:温度過昇防止センサー付

  6. 材 質:SUS304(シェル・フランジ・ヒーターエレメントのシースパイプなど)

  7. アース:ターミナルBOX内にあります。必ず接続して下さい。

  8. フランジ:JIS 5K

型番説明
空気加熱用 シェル型ヒーター SAS型
ページの先頭へ戻る
図 面

図1 空気加熱シェル型ヒーター

図1 空気加熱シェル型ヒーター

種 類

表1 型番表

型 番
電圧
相数
電力
kW

mm
L1
mm
H
mm
F1
呼び
F2
呼び
本数*1
SAS-34
200V
3相
4
600
430
400
100A
50A
6
SAS-310
10
800
600
500
150A
65A
12
SAS-318
18
1200
1000
500
150A
65A
12
SAS-320
20
1000
750
550
200A
80A
18
SAS-330
30
1400
1150
550
200A
80A
18
SAS-335
35
1300
1000
600
250A
100A
24
SAS-360
60
1400
1100
700
300A
125A
36

*1:ヒーターエレメントの構成本数を示します。

流量・温度・容量関係図

図3 流量・温度・容量関係図

図3 流量・温度・容量関係図

特注品
1)シェル型ヒーター選択について
  1. 屋内・屋外・電源・電力・加熱物・流量(L/h)・温度(℃)・圧力{MPa(㎏/cm2G)}等によりサイズ、材質を決めます。

  2. さらにコントロール用センサー・温度過昇防止用センサー並びに回路数を決め列置きに設けるなど打ち合わせして決定します。

2)シェル型ヒーター設計選択基準
  1. 屋内・屋外(防水・防滴構造)。

  2. 電圧:交流(通常100V~480V)。

  3. 電力:W=1.16×比熱×比重×流量×上昇温度×余裕率

    計算例:
    空気600m3/h(標準状態)を0℃から300℃まで昇温する場合

  4. W=
    1.16×0.24×1.25×600×300×1.25
     =
    78300W
     =
    78.3kW
  5. 加熱物:耐腐食性材質選定

  6. 流量:電力・圧損・シェル管内流速・圧力にて選定。

  7. 温度:IN・OUT温度によりターミナルBOX・ヒーターエレメント・ケージング・保温材の選定。

  8. 圧力:ゲージ圧0.2MPa(約2kg/cm2G)を超え、かつ内容積が0.04m3以上のものは、第二種圧力容器になります。

    • 圧力容器構造除外品:

      A:内容積が0.04mを超えない容器

      B:胴の内径が200mmを超えないで、かつ、その長さが1000mmを超えない容器

  9. コントロールセンサー:出口温度のコントロール用。

  10. 温度過昇防止センサー:ヒーターエレメントの温度過昇防止用。

  11. 端子台・結線材:電流値と周囲温度により選定。

  12. 制御:サイリスタ制御・ON・OFF制御

3)材料使用例(ヒーターエレメント・フランジ・シェル)

製作実績としては、以下のものがあります。

SUS304・SUS316・SUS316L・インコロイ・チタン・ハステロイ・SGD・STPT・STPGなど

ページの先頭へ戻る
特注品の形状例
2点鎖線は保温材を示します
縦型(2圧)高温タイプ
横型(2圧)低中温タイプ
横型(2圧)低中温タイプ
2点鎖線は保温材を示します
横型(2圧)大型高温タイプ
製作例

※画像をクリックすると拡大します

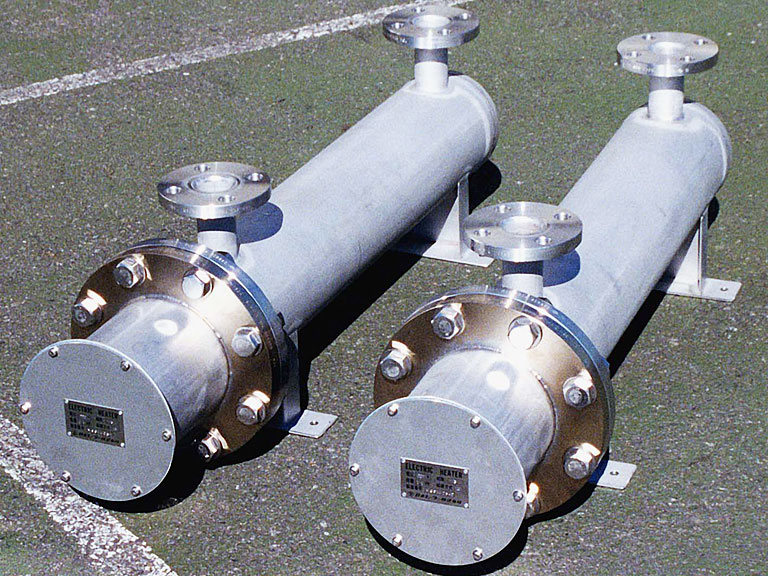

空気加熱用11kW 仕様 200V3P11kW
用途 空気加熱用

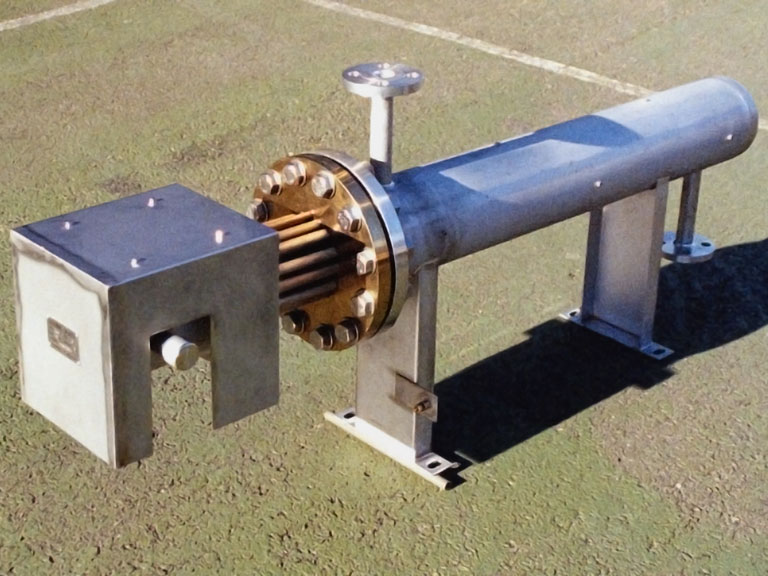

空気加熱用屋外仕様 仕様 200V3P15kW
屋外仕様
高温用
用途 空気加熱用

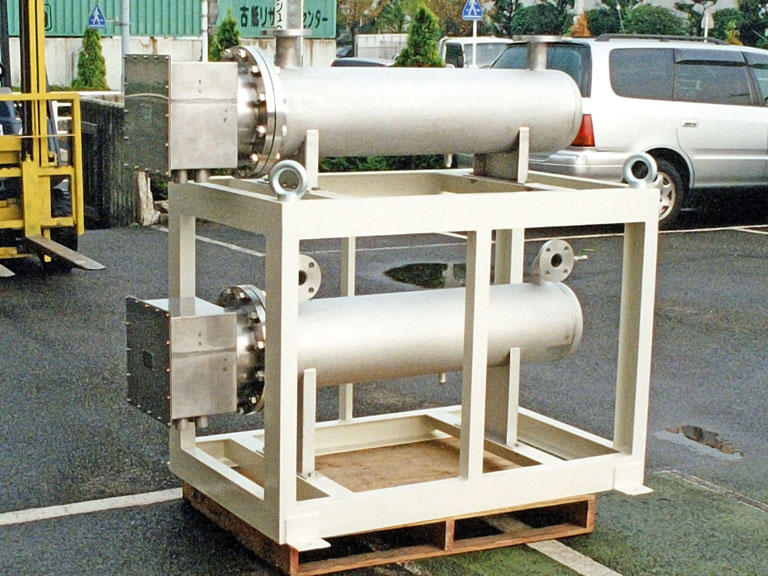

2連式空気加熱用 仕様 200V3P72kW、76kW
2連式
用途 空気加熱用

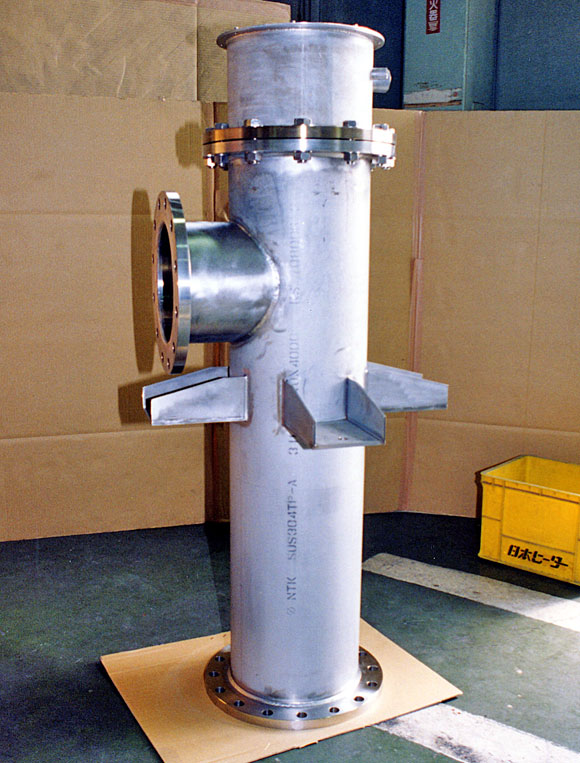

オゾン加熱用縦型 仕様 縦型
用途 オゾン加熱用

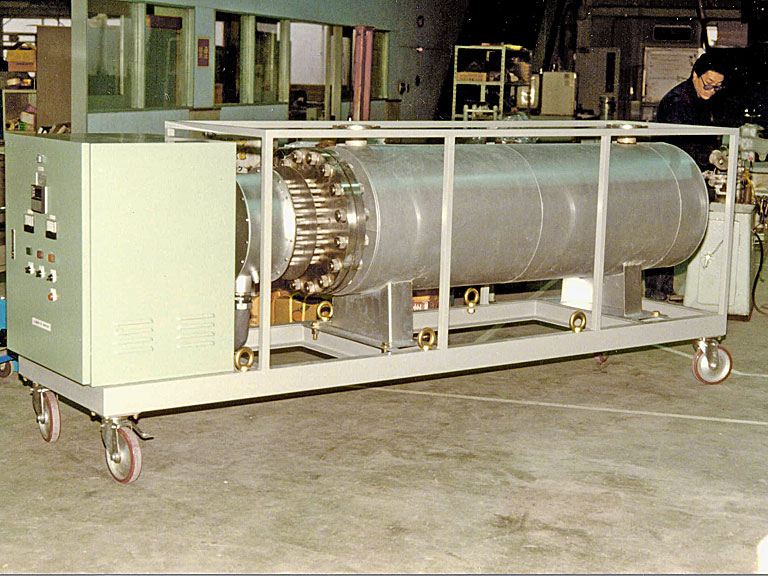

N2加熱用、高温仕様 仕様 高温用
保温付
用途 N2(窒素)加熱

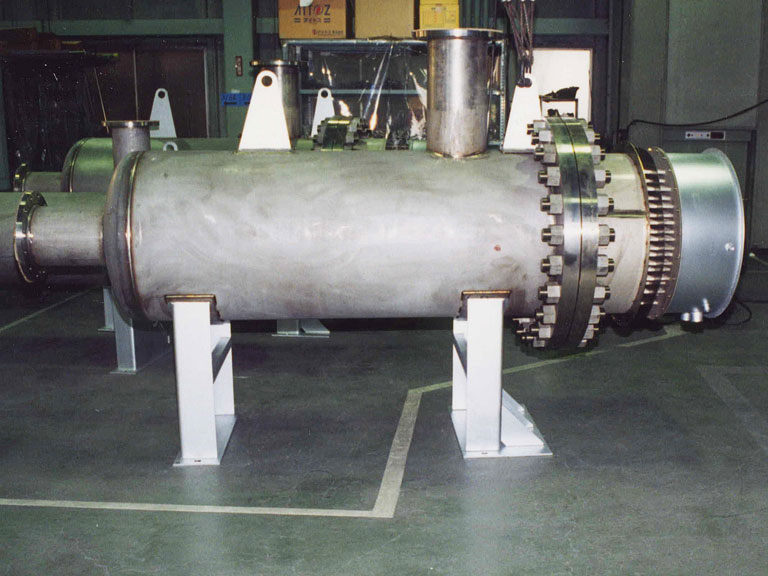

H2加熱用750A 仕様 100kW
750A
用途 H2(水素)加熱

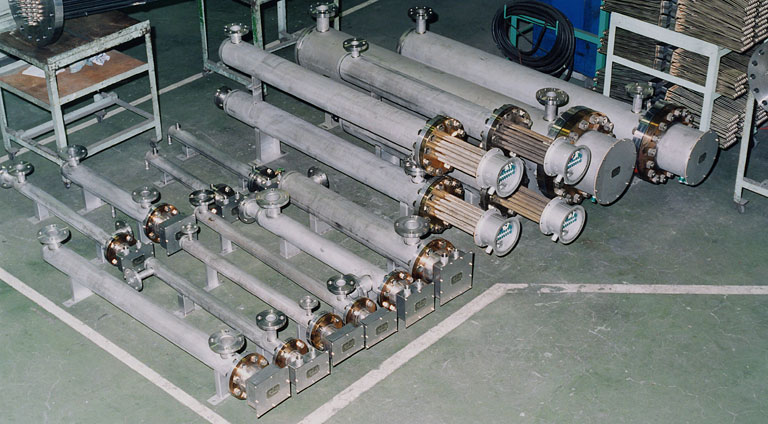

空気加熱用シェルヒーター各種 仕様 シェルヒーター各種
注 意
  1. 無風状態で使用しますと過熱して危険です。温度過昇防止装置またはインターロックをとることをお薦めします。
  2. 本ヒーターは気体用です。液体には絶対使用しないで下さい。
  3. IN、OUTの向きを間違えず接続して下さい。
  4. OUT(出口の流量)を極端にしぼると、ヒーターが高温になり破損します。
  5. 温度過昇防止センサーはついていますが前段で温度調節センサーをつけて二重安全装置とすることをおすすめします。
  6. 標準で温度過昇防止センサーはついていますが、前段で温度調節センサーをつけて二重安全装置とすることをおすすめします。
  7. 温度過昇防止センサーにより温度調節計が一度働くと、自動復帰しない回路として下さい。(安全確認後、手動で復帰するようにすること)。
  8. 空気加熱ヒーター取扱上の注意をお読みください。
