製品情報

液体加熱用ヒーター水や油などの液体内に、直接ヒーターを差し込んで加熱します。

液体用インラインヒーターシェル・ケーシングにヒーターを差し込んでインラインで加熱するヒーター

液体加熱用配管インラインヒーター

SLT型

配管ライン途中で水・油・洗浄液等を加熱するインラインヒーター

液体加熱シェル型ヒーター

SLS型

シェル(ケーシング)に板フランジヒーターを差し込んだ液体加熱用ヒーター

ネジ込みシェルヒーター

SGL型

配管ライン途中で流通液を加熱するヒーター
GA5型ネジ込みヒーターを使用しています。

オイルプレヒーター

SOP型

重油予熱器で加熱すると質の悪い油が燃え易くなります。サーモスタット内蔵で30~110℃の目盛付き。

純水加熱器

SP型

半導体や液晶などの洗浄に使用する純水を加熱するヒーター。 シェル型ヒーターと温度制御盤のユニット製品です。

液体用フランジヒーター規格フランジで取り付けるヒーター

板フランジヒーター

PL・PLK・PH型

圧力の高い液体などを加熱するのに最適なヒーター。コンパクトなPLK型もあります。特注品は1台から設計製作いたします。

チタン板フランジヒーター

PTIL型

海水等耐食性の必要な液体を加熱するチタン板フランジヒーター

筒型フランジヒーター

PLT型

汚れのつきにくい、規格フランジで取りつくヒーター JIS 5K 50A フランジ、ヒーターエレメントはOD48.6です。

カートリッジ式板フランジヒーター

PLCT5型

加熱槽の液を抜かずにヒーター交換ができるフランジ式カートリッジヒーター。

液体用プラグヒーターソケットにねじ込んで取り付けるプラグヒーター

ネジ込みヒーター(40A) 割安・仕掛品

SMG4型

40Aのプラグヒーター 割安・仕掛品。様々な液体に対応。 40A(1・1/2インチ)ネジ込みプラグ。在庫品あり。

ネジ込みヒーター (40A)

GA4型

ソケットに取り付ける、一般的なプラグヒーター。 40A(1・1/2インチ)ネジ込みプラグ。在庫品あり。

ネジ込みヒーター (50A)

GA5型

ソケットに取り付ける、一般的なプラグヒーター。 50A(2インチ)ネジ込みプラグ。在庫品あり。

コンパクトネジ込みヒーター

GK型

水加熱専用ネジ込みヒーター。GA型より首下寸法が短め。 50A(2インチ)ネジ込みプラグ。

筒型ネジ込みヒーター(50A)

GT5型

洗浄液等で汚れのつきにくいヒーター 50A(2インチ)ネジ込みプラグ。 ヒーターエレメントはOD48.6です。

筒形ネジ込みヒーター(40A)

GXT4型

洗浄液等で汚れのつきにくいヒーター
40A(1・1/2インチ)ネジ込みプラグ。
ヒーターエレメントはOD34です

カートリッジ式筒形ネジ込みヒーター

GCT5型

加熱槽の液を抜かずにヒーター交換ができるカートリッジヒーター。
保護管OD48.6で取付は50A(2インチ)ネジ込みプラグ、ヒーターエレメントはOD45です。

液体加熱用カートリッジヒーター

CTL型

液体を加熱する棒状のコンパクトなヒーター
取付はブッシングのほかにフランジ、つば、投込み式などもあります。

投込みヒータータンクや加熱槽を加工することなく、上部から投げ込むヒーター

投込みヒーター

Y型

上部から投げ込んで使える簡便なヒーター
YS型:ステンレス製 YH型:銅+Niメッキ製

M字ステンレス投込みヒーター

YSM型

上部から投げ込んで使える簡便なヒーター
ヒーターエレメントの曲げ形状(M型)を工夫し、YS型よりもコンパクトになりました。

透明石英ヒーター

QT型

半導体産業をはじめ、光学用などの薬液を加熱するヒーター。金属イオンを嫌う場合や、酸性液の加熱などに用いられます。

耐酸石英投込みヒーター

YQI型

メッキ槽に使われる一般的な石英ヒーター(安価)

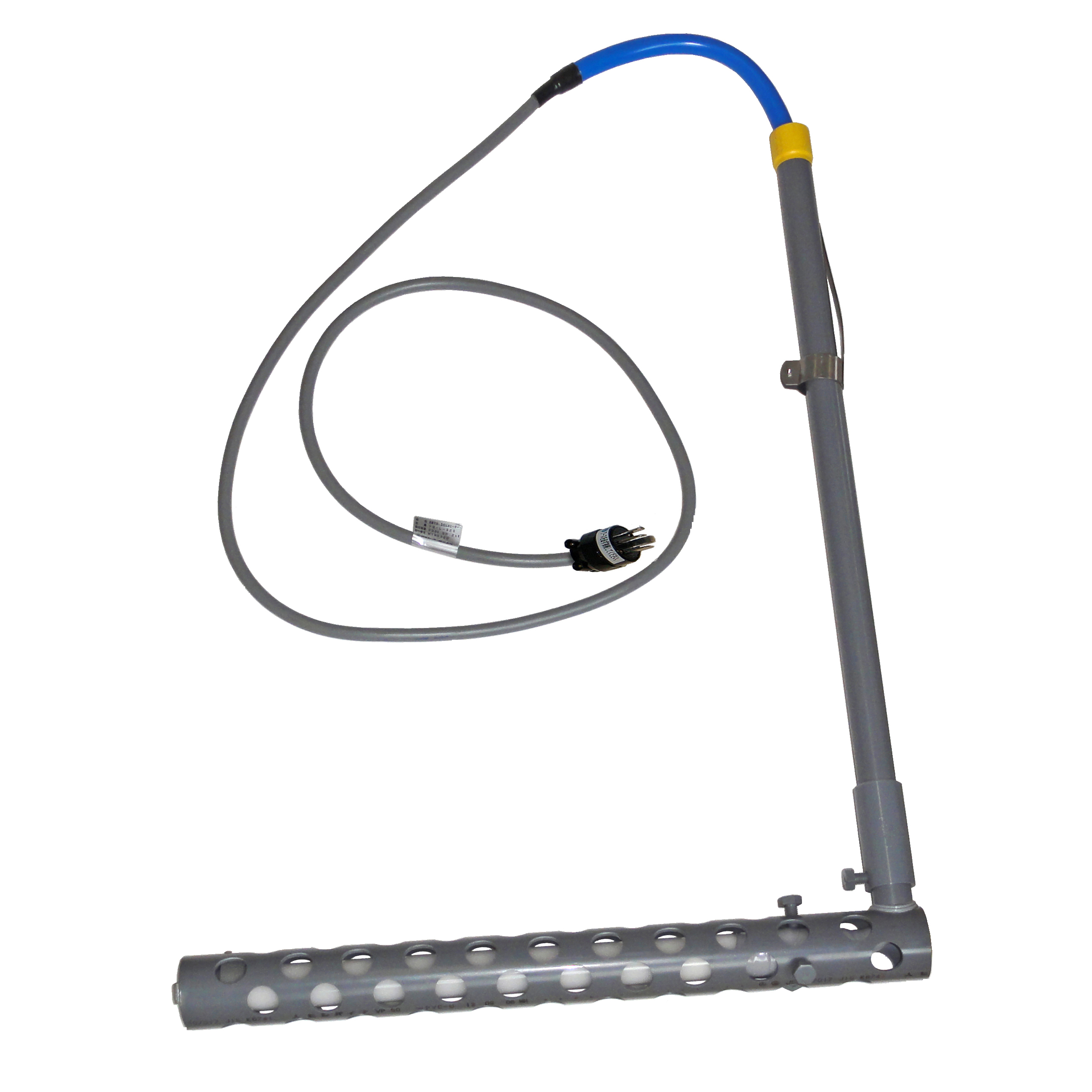

耐酸石英L型投込みヒーター

YQIL型

搬入の容易な折りたたみ式の塩ビ保護管付き石英L型ヒーター

フッ素樹脂被覆ヒーター(通称テフロンヒーター)

YTF型

フッ素樹脂被覆のシーズヒーター。弗酸、リン酸、アルカリ液の加熱に用いられます。(強酸・強アルカリ保証外です。)

タンク保温用ヒーター

YSL型

アルカリ液等の大型タンクの上部から投げ込むヒーター 防滴温度制御ボックス付き(ON-OFF制御)、取付フランジはJIS5K150Aです。

シーズヒーターエレメントブッシングでタンクなどに取り付けるシーズヒーターエレメント。

U字型ヒーター(両端取付型)

BU・LU型

一般的に使われる液体加熱用シーズヒーター。取付はブッシングG3/8(エレメントOD12)、G1/4(エレメントOD9)です。U字以外に特殊な曲げ形状も可能です。曲げ形状例

弓形ヒーター(両端取付型)

LI型

液体加熱用シーズヒーター。加熱槽の側面や底面に取り付けて、槽内のスペースを有効に使えます。取付はブッシングG3/8(エレメントOD12)、G1/4(エレメントOD9)です。

潜水ヒーター防水チューブによりヒーター部分を完全に水没できるヒーター

ステンレススモール潜水ヒーター

YDSS型

電源コードにステンレス製フレキシブルチューブをかぶせてあるので、チューブごと液中に沈めることができます。YDS型よりも省スペースです。

耐酸石英潜水ヒーター

YDQ型

電源コードに防水チューブを被せてあるため、コードごと液中に沈めることができます。石英管は破損しやすいため、別売の塩ビ製保護管と合わせてご利用下さい。

ステンレス潜水ヒーター

YDS型

液中に水没できるヒーター、ステンレスSUS304製

チタン潜水ヒーター

YDT型

液中に水没できるヒーター、チタン製

フッ素樹脂潜水ヒーター(通称テフロン潜水ヒーター)

YDF型

潜水式のフッ素樹脂(PFA)被覆ヒーター

製品の仕様は予告なく変更する場合があります。詳細については、日本ヒーター営業部にお問い合わせ下さい。
液体加熱用ヒーターについて
  • 電熱装置に取り付ける液体加熱用ヒーターはいろいろな種類があります。ここでは日本ヒーター総合カタログに掲載している標準的な製品をご紹介します。
  • 表に記載されていないヒーターも製作できます。標準在庫品製作品の他に、受注生産(設計製作)でも実績があり、当社の得意とするところです。
  • 日本ヒーター総合カタログにはほとんどの製品を紹介しています。未入手の方は総合カタログの請求をご利用ください。無料でお送りします。
  • 製品の仕様は予告なく変更する場合があります。詳細については、日本ヒーター営業部にお問い合わせ下さい。
