ステンレス両端取付型ヒーター BU/LU型

ブッシング付きシーズヒーター

製品概要
ステンレス両端取付型ヒーター
U字型ブッシング付き底面取付 LU型
U字型ブッシング付き側面取付 BU型
水、油、洗浄液等を加熱するヒーター

(加熱温度100℃以下でご使用ください。)

  • 容器側面または底面の2ケ所に孔をあけヒーターを差し込みます。付属のナット、パッキン、ワッシャーで締め付ければ取付完了です。ヒーターの外径はOD12mmとOD9mmの2種類があります。

  • ヒーターはステンレスを使用しているのでクリーンで堅牢なヒーターです。

  • 3相200V電源の場合はヒーター3本をデルタ結線にして使うこともできます。

用途

洗浄機・温水器・水加熱ボイラー用発熱体・熱交換システム・機械油の保温・燃焼用油の予熱・熱媒体の加熱・食品油加熱フライヤー・蒸気発生装置・洗車用水・半導体、バイオディーゼル燃料製造装置、液晶の製造工程での洗浄・ダミーロード・各種液体の加熱、予熱、保温に使用

仕様
電源 単相200V
寸法 首下寸法(L)公差 +0mm,-10mm
材質 ブッシング : SUS304
ヒーター(シースパイプ):SUS316L 表面研磨
付属品 取付用ロックナット・パッキン・平ワッシャ
取付 水平取付
目的

水、油、洗浄液等で、記載の材質が腐食されない液体の加熱

ページの先頭へ戻る
種類

両端取付け型ヒーター 型番表 ★印は在庫品

型番 電圧 電力 ネジの
呼び
長さ
Lmm
ピッチP
mm
ワット密度
W/㎝2
★BU-205 200V 500W G3/8 290mm 50mm 2.5W/㎝2
★BU-206 666 380 50 2.5
★BU-208 833 470 50 2.5
 BU-210 1000 560 50 2.5
 BU-220 2000 360 110 7.5
 BU-230 3000 450 130 9.0
 LU-205 200V 500W G3/8 200mm 50mm 4.0W/㎝2
 LU-206 666 300 50 3.0
 LU-208 833 470 50 2.5
 LU-210 1000 560 50 2.5
 BU9-205 200V 500W G1/4 175mm 50mm 6.0W/㎝2
 BU9-206 666 225 50 6.0
 BU9-208 833 275 50 6.0
 BU9-210 1000 325 50 6.0
 LU9-205 200V 500W G1/4 165mm 50mm 6.0W/㎝2
 LU9-206 666 215 50 6.0
 LU9-208 833 265 50 6.0
 LU9-210 1000 315 50 6.0

端子部寸法表

ヒーター外径
D
呼び径 ネジ外径
d1
ネジ長
S
ツバ厚
t
端子
12 G3/8 16.7 16 4 M5
9 G1/4 13.2 16 4 M4
ページの先頭へ戻る
図面

BU型 外形図

BU型 外形図

LU型 外形図

LU型 外形図

型番説明
ステンレス両端取付型ヒーター BU/LU型
ページの先頭へ戻る
取付方法
パッキンは接液側に入れてください。

取付方法

取付穴寸法

外径 取付穴 ブッシング
OD12mm φ17mm  G3/8
OD9 mm φ14mm  G1/4
特注品
お客様の仕様に合わせた設計製作も可能です。日本ヒーター株式会社営業部にお問い合わせください。
  • 電圧 200V以外の電圧

  • 材質 接液部の材質変更

  • 防水 端子部に結露や液のかかる時は防水型をおすすめします。
    その場合リード線(ケーブル)の長さをご指示ください。

  • 温度 標準品は水加熱用です。使用温度はmax100℃です。100℃以上で御使用の場合はご指示ください。

  • 縦形 標準品は水平取付けです。縦形の場合は特注になります。

  • 寸法 ヒーターの長さや取付けピッチ指定でも製作できます。

  • 形状 シーズヒーターの曲げ形状は、M字型・円形、その他の特殊形状も製作できます。

  • 両端取付型ヒーターの曲げ形状例をご覧ください。

製作例

※画像をクリックすると拡大します

仕様 BU型ヒーター1回巻き
用途 液体加熱

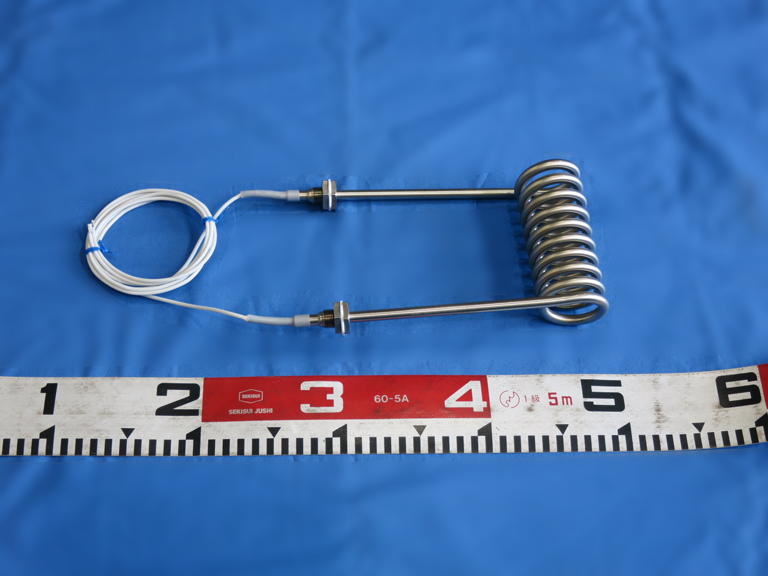

仕様 両端取付 スパイラル形状(BP型)
用途 液体加熱
注意
  1. 本ヒーターは液体加熱用です。空焚きは絶対しないでください。
  2. ヒーターの端子に湿気や水のかかる場合は漏電する危険性があります。その場合防水対策を行ってください。アースは必ず取ってから御使用ください。
  3. 電気配線は電気工事資格者が行ってください。
  4. 永くお使い頂くためヒーターに付着した汚れは定期的に掃除してください。
  5. パッキンは接液側に入れてください。(取付方法参照)
  6. 液体加熱ヒーター取扱上の注意をお読みください。
