液体加熱用カートリッジヒーター CTL型

液体を加熱する棒状のコンパクトなヒーター

製品概要
液体を加熱する棒状のコンパクトなヒーター

容器や設置場所の寸法に制約がありコンパクトにヒーターを収めたい場合に最適です。

ページの先頭へ戻る
用 途

水・油・各種薬液等の加熱に利用できます。

ケーシングに組み込んだシェル型タイプのヒーターにも応用できます。

仕 様
  1. 電 源
    100V・200V単相

  2. ヒーター径
    外径8~外径25

  3. 材 質
    ヒーターパイプSUS316またはSUS316L

  4. 取付方法
    フランジ、つば、ブッシング、投げ込み式等

  5. リード線
    標準はシリコン線
    ※標準ではリード部非防水です。
    (キャブタイヤコード等も可能)
    (端子出し、ボックス付等も可能)

  6. 温 度
    標準品はmax.100℃
    ※上記の仕様以外についてはご相談下さい。

図面
ブッシング固定の場合

図1 ブッシング固定の場合

図1 ブッシング固定の場合

ページの先頭へ戻る
種類
ヒーター外径と標準ブッシュサイズ(参考例)

表1 ヒーター外径と標準ブッシュサイズ(参考例)

ヒーター径
ブッシングサイズ
外径9
PF1/4
外径12
PF3/8、PT3/8
外径13
M20×P1.5
外径15
PT1/2
外径25
M36×P1.5
各種応用例

各種曲げ形状(写真2)、多本構成(写真3)、つば付Oリングシール(図2)、投込み型、ミニシェル型(図3)等ご希望にあわせて製作します。

つば付Oリングシール

図2 つば付Oリングシール

図2 つば付Oリングシール

ミニシェル型

図3 ミニシェル型

図3 ミニシェル型

ミニシェル型ヒーター参考寸法

表2 ミニシェル型ヒーター参考寸法(水 Δt=80℃の場合)

流量
ヒーター容量
シェル外径
L1
15cc/min
300W
20A
200
30cc/min
400W
20A
270
45cc/min
500W
20A
330
60cc/min
600W
20A
400
100cc/min
840W
20A
560
ページの先頭へ戻る
製作例

※画像をクリックすると拡大します

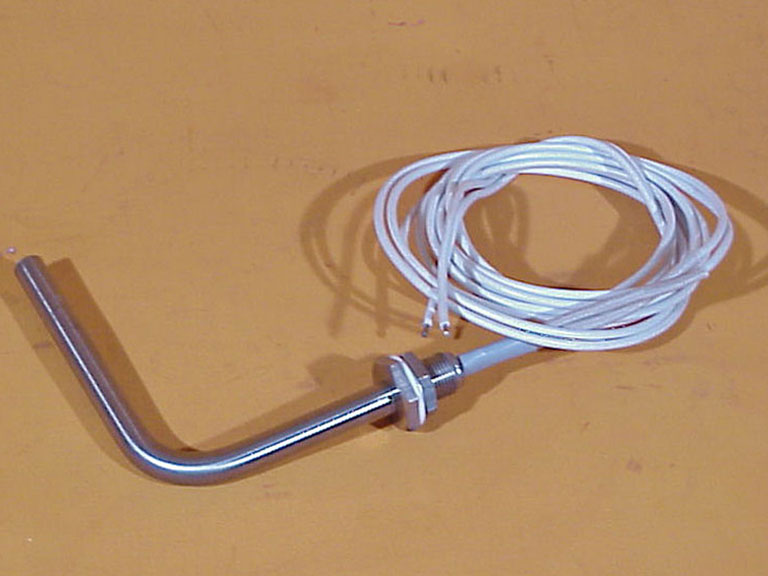

CT L字型 仕様 L字型ブッシング付
用途 水加熱用
多数本構成 仕様 多本構成
用途 水加熱用
ミニシェル型ヒーター 仕様 ミニシェル型
コントロール用センサー付
過昇防止用センサー付
用途 水加熱用
注 意
  1. 本ヒーターは液体加熱用です。空焚きは絶対にしないで下さい。
  2. 永くお使い頂くためヒーターに付着した汚れは掃除して下さい。
  3. 特注品として製作する関係上、加熱目的・被加熱物・温度・圧力・流量・取付方法・使用雰囲気・設置場所・寸法・材質・電源等十分なお打ち合わせをした上でご発注下さい。
  4. 液体加熱ヒーター取扱上の注意をお読みください。
