ネジ込みヒーター GK5・GA5型

管用(くだよう)ネジで取り付けるプラグヒーター

製品概要
ネジ込みヒーター GK5・GA5型
水・油・洗浄液等を加熱するヒーター

プラグ(管用平行ネジ)で取り付けます。標準在庫品も多く、交換も容易なヒーターです。

プラグサイズは50A(G2)です。40A(G1・1/2)のネジ込みヒーターはネジ込みヒーター GA4型を参照ください。

水・油・洗浄液などに直接伝導対流熱で熱交換され効率が高く、シースパイプ(ヒーターエレメント)とプラグ部がステンレス製で腐食に強く高寿命です。

加熱する液体の種類・用途・加熱温度に応じて長さをお選びください。
ただし、GK5型は水加熱専用です。

ページの先頭へ戻る
用途

水加熱ボイラー用発熱体・温水器・給湯器・浴室用・洗浄・煮沸・保温・蒸気発生・洗車用水・熱交換システム・半導体・液晶の製造工程での洗浄。純水製造用。 食品油加熱フライヤー、機械油の保温・燃焼油の予熱・熱媒体油加熱用など。

仕様
電源 3相200V
寸法 首下寸法(L)公差+0mm、-10mm
非発熱部(Ln) GK5型:30mm GA5型:50mm
取付ネジ 管用平行ネジ
プラグサイズ G2(50A)
材質 プラグ:SCS14(SUS316相当)
ヒーター:SUS316L OD12 表面研磨
キャップ:フェノール樹脂成型 非防水 回転着脱式
取付 水平取付
ページの先頭へ戻る
目的
水・油・洗浄液等で記載の材質が腐食されない液体の加熱

GK5型 コンパクト ネジ込みヒーター

GK5型ヒーターは、水加熱専用のヒーターです。

今までのネジ込みヒーターGA5型に比べ、同じ電力でも首下寸法が短くなっています。

新たな設計やメンテナンスをお考えの方におすすめします。

表1 型番表(GK5型)

上段:型番、下段:首下寸法L を表示しています。

ワット密度が入った表は型番と首下寸法・ワット密度対応表をご覧ください。

ページの先頭へ戻る

★印は標準在庫品

ヒーター電力[kW] (キロワット)
2kW 3kW 4kW 5kW 10kW 15kW
★GK5-32-15 GK5-33-20 GK5-34-25 GK5-35-30 GK5-310-50 GK5-315-70 表示内容
型番
首下寸法[㎜]
150 200 250 300 500 700
GK5-33-15 GK5-34-20 GK5-35-25 GK5-310-40 GK5-315-60
150 200 250 400 600

GA5型 ネジ込みヒーター

表2 型番表(GA5型)

上段:型番、下段:首下寸法Lを表示しています。

型番の下2桁の数値は公称ワット密度です。正確なワット密度は型番と首下寸法・ワット密度対応表をご覧ください。

★印は標準在庫品

ヒーター電力[kW] (キロワット)
1kW 1.5kW 2kW 3kW 4kW 5kW 6kW 7kW 8kW 9kW 10kW
★GA5-3125 ★GA5-31.525 ★GA5-3225 ★GA5-3325 GA5-3425 GA5-3525
230 320 400 580 760 890
GA5-31.530 ★GA5-3230 ★GA5-3330 GA5-3430 GA5-3530 GA5-3630
270 350 500 640 800 950
GA5-31.540 ★GA5-3240 ★GA5-3340 ★GA5-3440 ★GA5-3540 ★GA5-3640 GA5-3740 GA5-3840
200 270 400 500 600 700 840 950
GA5-3245 ★GA5-3345 ★GA5-3445 ★GA5-3545 GA5-3645 GA5-3745 ★GA5-3845 GA5-3945 ★GA5-31045
230 350 450 550 640 760 800 950 1000
GA5-3250 GA5-3350 GA5-3450 GA5-3550 GA5-3650 GA5-3750 GA5-3850 GA5-3950 GA5-31050
220 320 420 500 600 700 770 860 950
表示内容
型番
首下寸法[㎜]
GA5-3555
470
GA5-3360 GA5-3460 GA5-3560 ★GA5-3660 GA5-3760 GA5-3860 GA5-3960 GA5-31060
270 350 430 500 600 660 730 800
★GA5-3370 ★GA5-3470 ★GA5-3570 ★GA5-3670 ★GA5-3770 ★GA5-3870 GA5-3970 ★GA5-31070
230 300 370 430 500 550 640 700
GA5-3380 GA5-3480 GA5-3580 GA5-3680 GA5-3780 GA5-3880 GA5-3980 GA5-31080
200 270 340 400 450 500 560 620
ページの先頭へ戻る
図面

標準キャップ付ネジ込みヒーター概略図(GK5・GA5型)

標準キャップ付ネジ込みヒーター概略図(GK5・GA5型)

型番説明
ネジ込みヒーター GK5・GA5型
  1. 防滴キャップ(WP)はオプションです。標準品は標準キャップ付です。キャップ形状はこちらをご参照ください。

  2. 取付ネジは管用平行ネジG(PF)です。

特注品
  • 電源
    電圧をご指定ください。

  • ヒーターエレメント

    • 各種材質にて製作いたします。

    • 首下寸法(L)は自由に製作できます。

    • 非発熱部(Ln)をより長く取れます。

    • 表面処理として電解研磨処理もできます。

  • プラグ
    R(50A/材質SUS)、G(32A、65A/材質Bs)も製作できます。

  • キャップ
    防水・Bタイプ・コード付も製作可能。

  • 最高温度
    標準品はmax100℃です。100℃以上でご使用の場合はご指示ください。

  • 縦形
    標準品は水平取付けです。縦形の場合は特注となります。
    液面の変動によりヒーターの発熱部が空気層に露出する可能性が高く、お客様の加熱方法にあわせた仕様で設計製作する必要があるためです。

  • 温度調節
    直接ヒーターの電源が切れる大容量のもの、各種温度センサー(熱電対・測温抵抗体・バイメタル)・保護管の形状・補償導線等も用意できます。
    在庫品のバイメタルサーモはバイメタルサーモスタットの在庫品ををご覧ください。

  • GA5型 バイメタルサーモ組込の例)

    GA5型 バイメタルサーモ組込の例

  • PID制御自動温度調節器・制御盤も製作します。

  • 安全装置
    温度過昇防止装置を取付けることをおすすめします。

  • 海外規格
    CEマーキング対応品も製作できます(要相談)

ページの先頭へ戻る
付属品
  • パッキンOD85×59 t=3 シートパッキン付(GK5・GA5型)

別売品
ネジ込みヒーターの取付例
ネジ込みヒーターを加熱槽に取り付ける場合、一般に以下の方法があります。
  • ロックナットによる取付例:加熱槽に取付孔を開け、加熱槽内側にロックナットを通して、プラグを締め付け固定する。
  • sheathed heater

    ネジ込みヒーター付属品シートパッキンを外側、オプションのロックナットを加熱槽内にセットします。

  • ソケットによる取付例:加熱槽にソケット(Gメネジ)を溶接し、ネジ込みヒーターを外側から差し込んで固定する。
sheathed heater

標準品は2インチ(50A)ソケットです。その他のサイズは製作品となります。

結線

ネジ込みヒーター GA型・板フランジヒーター P型スター結線またはデルタ結線の動画を参照ください。

製作例

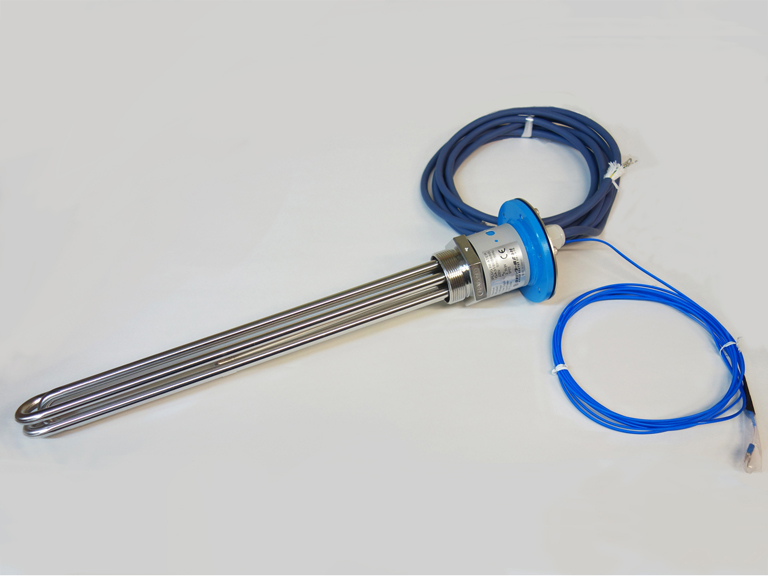

CEマーキング対応ネジ込みヒーター 規格 CEマーキング対応品
注意
  1. 空焚き厳禁 空焚きすると破損します。
  2. 発熱部の表面についた汚れは除去してください。
  3. 用途に合ったヒーターのワット密度をお選びください。
  4. 電線接続端子はゆるまないよう、定期的に点検・増し締めしてください。
  5. 液体加熱ヒーター取扱上の注意をお読みください。
