チタン板フランジヒーター PTIL5型

海水等耐食性の必要な液体を加熱するチタン板フランジヒーター

製品概要
海水等耐食性の必要な液体を加熱するチタンヒーター
  • JIS規格相当のフランジを使用しているため、取付側にフランジを取り付けておけば特殊な工具や治具を使用せずに、ボルトナットで簡単に取付けられます。
  • 加熱槽内の内圧や蒸気圧、機械的な圧力の加わる所に用いられます。
  • 接液部はチタンなので耐食性が高いです。
  • ステンレス製の板フランジヒーターは板フランジヒーターを参照してください。
用途

アルカリ性化学薬品、弱酸性の液体、海水、温泉水等、耐食性の必要な液体の加熱・保温に使用。原則として水平取付けです。

ページの先頭へ戻る
仕様
  1. 電 源
    電圧200V 3相

  2. 寸 法
    首下寸法(L)の許容範囲は+0mm~-10mmの公差内
    非発熱部(Ln)PTIL5型:60mm

  3. 材 質
    フランジ:TB340H
    ヒーター:TTP340WC OD12
    ターミナルキャップ:フェノール樹脂成型 標準型 回転着脱式

種類

ステンレス製の板フランジヒーターは板フランジヒーターを参照してください。

表1 型番表

型 番
電圧
相数
容量
kW
首下寸法L
mm
ワット密度
W/cm2
PTIL5-3345
200V
3相
3
360
4.5
PTIL5-3370
3
240
7.0
☆PTIL5-3545
5
560
4.5
☆PTIL5-3570
5
380
7.0
PTIL5-3845
8
810
4.5
PTIL5-3870
8
560
7.0
PTIL5-31045
10
1010
4.5
PTIL5-31070
10
710
7.0
型 番
電圧
相数
電力
kW
首下寸法L
mm
ワット密度
W/cm2

☆は少量在庫品

標準品以外にも特注品で様々なご要求に対応いたします。

図面

図1 PTIL5型 外形図

図1 PTIL5 外形図

ページの先頭へ戻る
型番説明
チタン板フランジヒーター(PTIL5型)

防滴キャップ(WP)はオプションです。標準品は標準キャップ付です。キャップ形状はこちらをご参照下さい。

図2 チタン板フランジヒーター 防滴(WP)キャップ仕様

図2 チタン板フランジヒーター 防滴(WP)キャップ仕様

ページの先頭へ戻る
特注品
  1. 電 圧
    200V以外の異電圧も製作できます。

  2. 相 数
    3相以外に単相でも製作できます。

  3. 首下寸法
    指定いただいた寸法にて製作します。

  4. 防 水
    端子部に結露や液がかかる場合は防水型を推奨します。

  5. 温 度
    標準品はmax摂氏100度です。摂氏100度以上で御使用の場合はご指示下さい。

  6. 縦 形
    標準品は水平取付けです。縦形の場合は特注となります。
    液面の変動によりヒーターの発熱部が空気層に露出する可能性が高く、お客様の加熱方法にあわせた仕様で設計製作する必要があるためです。

  7. サーモスタット(温度調節器)
    温度過昇防止用サーモスタットバイメタルサーモセンサー(熱電対、測温抵抗体)を内蔵することもできます。

  8. フランジ


    JIS5K相当、10K相当以外に16K相当等も製作できます。

  9. キャップ
    防水、コード付きも製作できます。

  10. パッキン
    別売致します。

注 意
  1. 本ヒーターは液体加熱用です。空焚きは絶対しないで下さい。
  2. チタンは耐食性がありますが、あらゆる薬品に仕様できるわけではありません。
    腐食については保証外です。
  3. ヒーターの端子に湿気や水のかかる場合は漏電する危険性があります。その場合、防水対策を行ってください。
  4. アースは必ず取ってから御使用下さい。
  5. 永くお使い頂くためヒーターに付着した汚れは掃除して下さい。
  6. 液体加熱ヒーター取扱上の注意をお読みください。
製作例

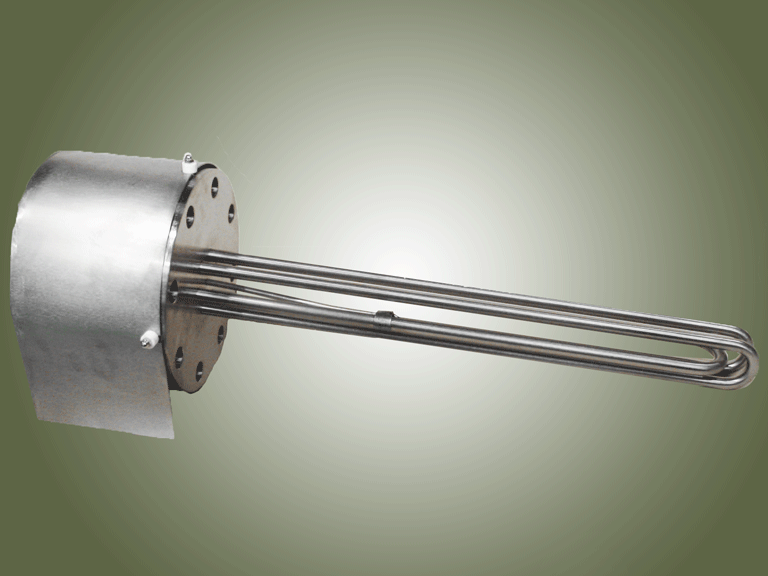

屋外用チタン板フランジヒーター
品名
屋外チタン板フランジヒーター
定格
仕様
200V3P7kW
10K100A相当
屋外用シェッド付
過昇防止Kセンサー付
用途
温泉水循環加熱 濾過器用
