ポリイミド面状ヒーター PS型

内部のステンレス箔を発熱させるポリイミド面状発熱体。(任意の熱分布が得られる薄型ヒーター)

説 明
6種のサイズのリード線付ヒーターを標準在庫品としました。
また設計製作品では、仕様に合わせた最適のヒーターをご提供いたします。
標準在庫品 ポリイミド面状ヒーター PS25100-24/12
    1. 用途に合わせた形状

      • 発熱体のステンレス箔は、エッチングにより回路を構成します。

      • 用途に合わせた自由な形状で製造することができます。

    2. 柔軟性

      • 最小厚さ約0.1㎜

(ステンレス箔厚さや接着層の厚さによって変わり、また端子部分は保護層を設ける必要があり、これよりも厚くなります)

    • 柔軟性があり曲面への装着も可能。機器の簡略化・軽量化には最適です。

  1. 自在な発熱分布

    • ステンレス箔によるヒーター回路は、形状およびワット密度を変えることが可能です。

      温度分布を均一にしたり、場所により変化させたり、発熱分布を自由に変えられます。

ページの先頭へ戻る
用 途
金属面の均一な加熱など。
仕 様
  1. 製造可能最大寸法:430㎜×650㎜

  2. ヒーター耐熱温度:200℃(材料の耐熱温度)

  3. 絶縁耐圧:AC1500V/min

  4. 絶縁抵抗:DC500Vにて100MΩ以上

  5. 冷間抵抗値のばらつき:±10%以内

  6. 抵抗変化率:-1~0%(5000時間連続通電時)

  7. 端子:ステンレス箔露出(リード線付は特注品)

ポリイミド面状ヒーター PS25100-24/12

ポリイミド面状ヒーター PS25100-24/12
種 類
表1 型番表(標準在庫品)
型 番
幅W
mm
長さL
mm
電 圧
電 力
抵抗値
オーム
PS2550-24/12
25
50
24
11.6
49.7
PS25100-24/12
25
100
24
24.2
23.8
PS25400-100/12
25
400
100
99.8
100.2
PS5050-24/12
50
50
24
25.4
22.7
PS50100-100/12
50
100
100
53.0
188.7
PS50200-100/12
50
200
100
108.2
92.4
ページの先頭へ戻る
型番説明
ポリイミド面状ヒーター PS型
図面

ポリイミド面状ヒーター PS25100-24/12

ポリイミド面状ヒーター PS25100-24/12
特注品
    • 被加熱物への取り付け用に、耐熱両面テープ・接着剤(200℃まで)追加も可能です。

実装については十分な打ち合わせが必要です。

    • 標準仕様では、端子形状はステンレス箔露出です。リード線取り付けが必要な場合は、別途お問い合わせ下さい。

標準在庫品はリード線200mm付きです。

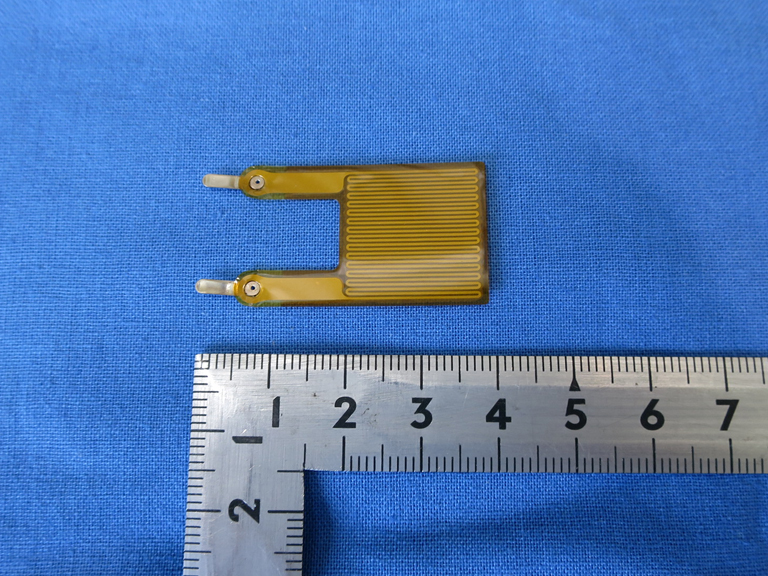

ポリイミド面状ヒーターの例 単相200V200W

ポリイミド面状ヒーターの例 単相200V200W
ページの先頭へ戻る
注意
  1. 端子はステンレス箔のみです。リード線はカシメ、ねじ止めなどで接続して下さい。(高温使用でのはんだは不可となりますのでご注意下さい。)

  2. 温度自己制御機能はありません。サーモスタットなどで温度制御して下さい。

  3. ヒーターの立ち上がりが速いため、加熱物の種類や実装方法によっては過熱することがあります。ヒーター電力の選定には十分な注意が必要です。

  4. ヒーターに防水性はありません。

  5. ヒーターを曲げるときはRが付くように曲げて下さい。(折り目が付く曲げは不可)

  6. 金属加熱ヒーター取扱上の注意をお読みください。
