マントルヒーター RG型

ガラス器具・真空部品・配管・バルブなどの加熱保温ヒーター。加熱対象物に合わせて製作します。

説明
マントルヒーター

ガラス繊維被覆の発熱線を保温材と共にガラス布でしっかりと包み込んでガラス繊維の糸で縫製しています。

特注品として形状を指定していただければ、真空ポンプ・真空チャンバー・バルブ・特殊タンク・配管などその形状に合わせて縫製できます。柔軟にフィットし、どのような形の物でも簡便に加熱・保温できるヒーターです。

全て設計製作品となります。詳細はお問い合わせください。

ページの先頭へ戻る
用 途

ガラス器具のフラスコ・ビーカー・ロートなどに柔軟にフィットします。

また真空ポンプ・真空チャンバー・バルブ・特殊タンク・配管などいろいろな形の物でも簡便に加熱・保温できるヒーターです。

仕 様

マントルヒーターは受注生産品です。使用する環境や温度によって、タイプが変化します。下表を参照ください。

表1 マントルヒーター種類
使用温度 最高温度
一般タイプ 300℃~400℃ 450℃
クリーンルーム用 200℃以下 240℃
高温用 500℃~600℃ 700℃

上記から対応する種類を選定いただき、

  • 電源電圧
  • 容量
  • 加熱条件(加熱温度・クリーンルーム用など)
  • 保温の厚さ
  • 熱電対付
  • 取付方法(ファスナー・ボタン・マジックテープ・ひもなど)

などを相談の上、オーダーメイドで製作します。

加熱や保温をしたいポンプ・バルブ・タンクなどの本体を当社へ送って頂ければ、その形状に合わせてマントルヒーターを製作いたします。

本体の運搬が不可能な場合は、図面を送ってください(この場合、発泡スチロールで型取りをいたします)。

製作例
mantle-thickinsulation 仕様 綿厚タイプ

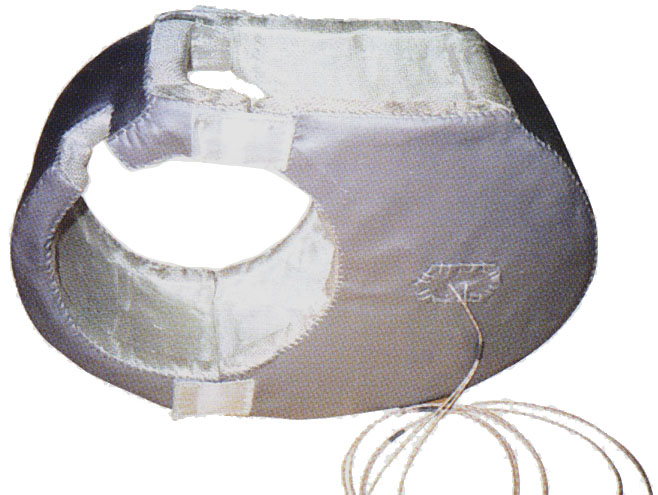

mantle-vchamber2 用途 真空チャンバー用
mantle-elbow 用途 配管用(エルボ)

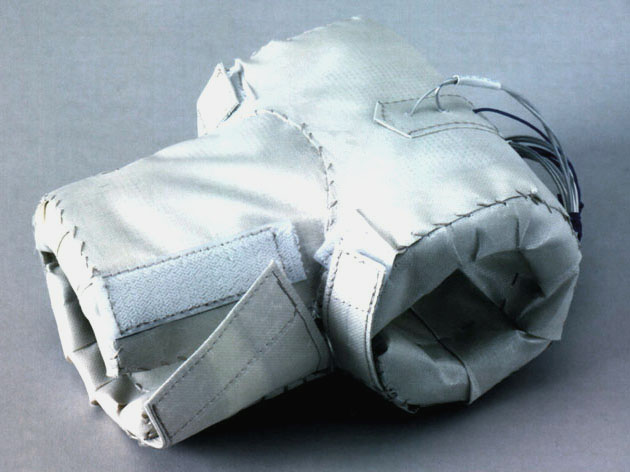

mantle-t 用途 配管用(T字)

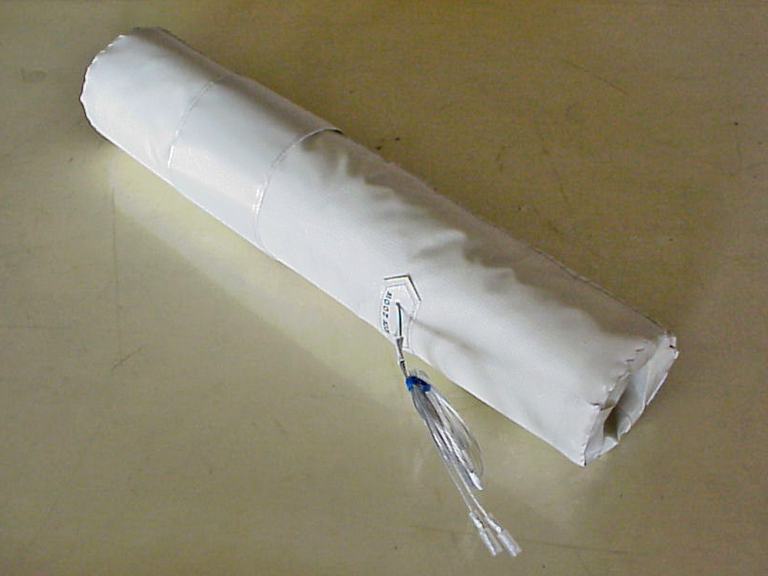

mantle-clean 用途 クリーンルーム用

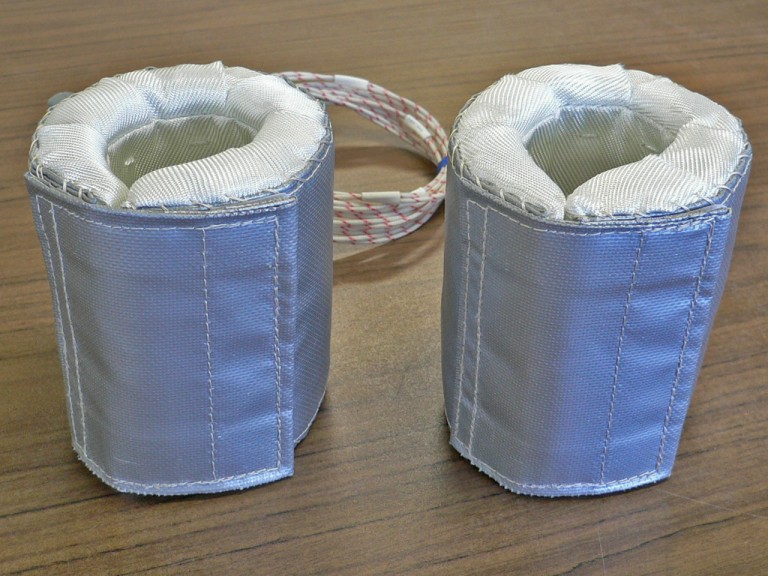

mantle-pipe 用途 配管用

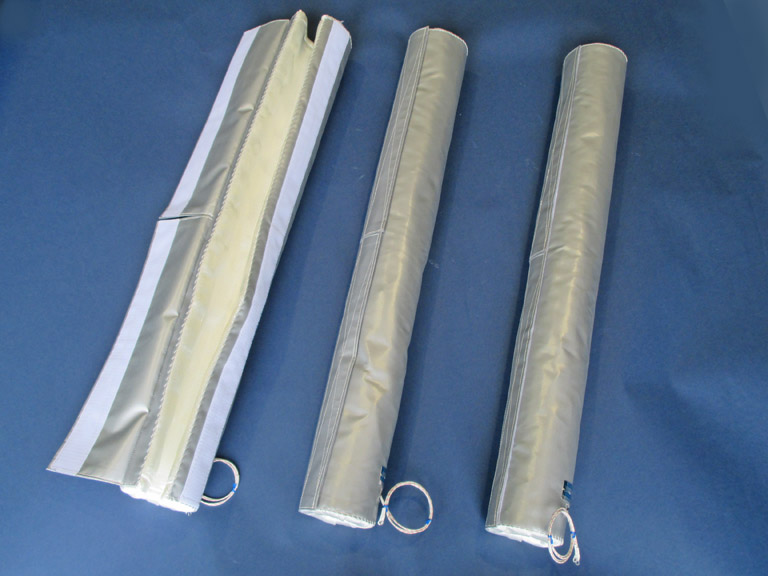

mantle-longpipe 仕様 200V700W
Φ48.5×L1000
マジックテープ止め
品名 配管用

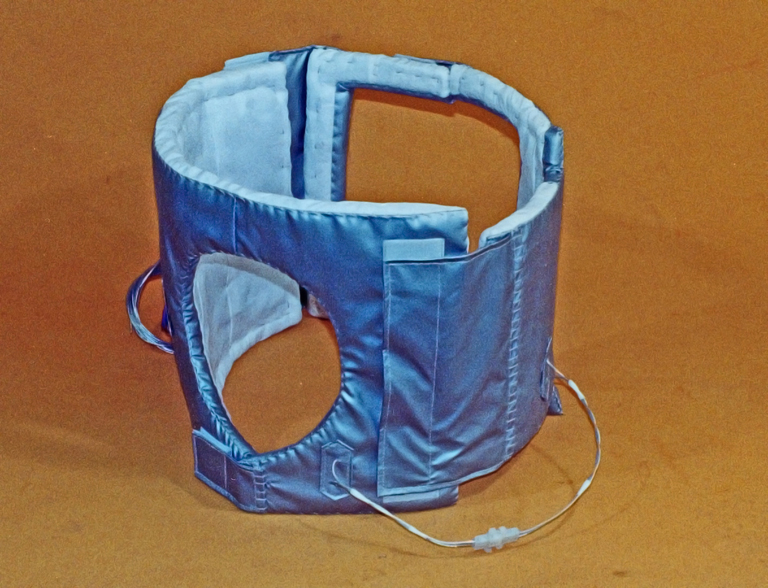

mantle-pump 用途 ポンプ用

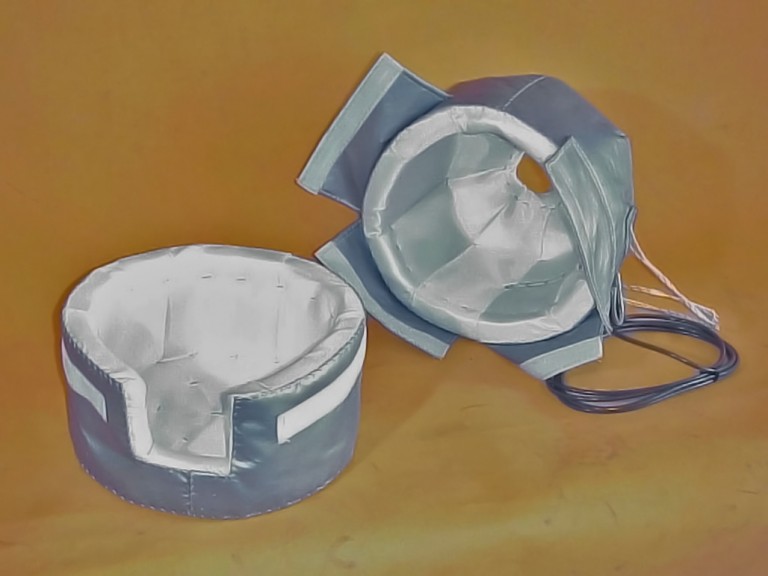

mantle-vchamber1 用途 真空チャンバー用
mantle-container 用途 容器用
注意
  1. マントルの中に被加熱物を入れないで電源ONの状態を続けると、ヒーターが過熱し断線します。

  2. 電源ONの状態を続けるとヒーターが過熱し断線する場合があります。マントルヒーターを連続してお使いになる場合、スライドトランスまたは電圧調整器を使用するか、あるいは熱電対を取り付け別売りの温度コントローラーなどにより温度調節を行って下さい。

  3. 材質が主にガラス繊維なので吸湿しやすい構造です。水滴のかかる場所や湿気の多いところでは使用しないで下さい。

  4. 金属加熱ヒーター取扱上の注意をお読みください。
