遠赤外線セラミックヒーター

アイルランド Ceramicx社製 工業用セラミックヒーター 在庫品の電源電圧は単相230V

製品概要
アイルランド セラミックス社

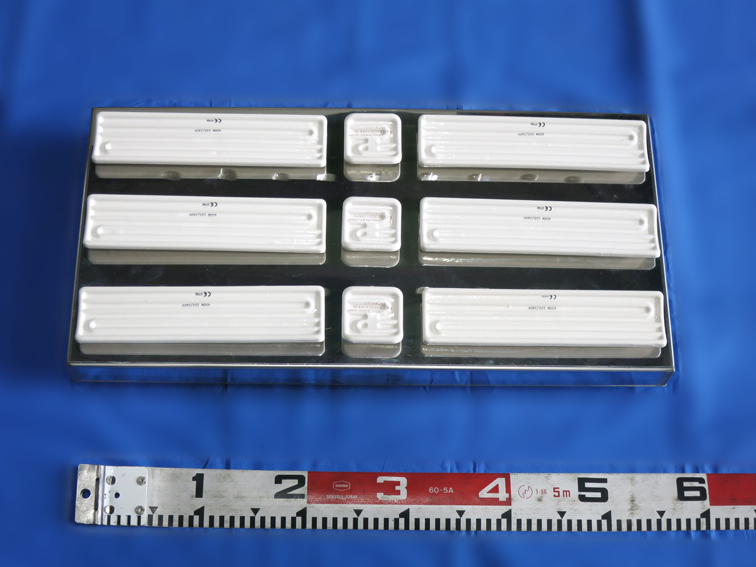

セラミックス社 セラミックヒーター
アイルランド Ceramicx社製 遠赤外線放射セラミックヒーター

今までにないコスト・パフォーマンスを提供します。

  • セラミックヒーターは、発熱線をセラミックスの中に埋め込んでいるため、不純物の発生もなくクリーンであるとともに耐食性にも優れています。

  • 使用温度には通電開始後10~15分で到達します。

  • セラミックス社は赤外線加熱で豊富な実績と技術力を持つ、アイルランドのヒーターメーカーです。

  • CEマーキング対応製品です。

この他に、も次のような種類のセラミックヒーターがあります。

ページの先頭へ戻る
用 途
  • 塗装・樹脂の焼付け、乾燥

  • 開放された場所での暖房

  • 塩ビ・アクリル等の予熱・軟化

  • 食品の脱水

  • 食品加工(調理用)

遠赤外線については、技術資料「遠赤外線・近赤外線について」をご参照下さい。

仕 様
  1. 電源電圧:単相230V(200Vで使用するとワット数が約75%になります。)

  2. 形状:標準化したものを各種取り揃えています。(表3参照)

  3. 被加熱物までの距離:100~200mm程度を推奨します。

  4. 放射する波長:表面温度(表4参照)にもよりますが、ピーク波長3~6μmの中間から遠赤外線を放射します。

型番説明
セラミックヒーター FTE型
ページの先頭へ戻る

曲面タイプ FTE・HTE・QTE型

表1 型番表(曲面型)

型番
電圧
(V)
容量
(W)
寸法
(mm)
表面温度
(℃)
図面
昇温
データ
QTE-125 *
230
125
60×60×31
486
QTE-250 *
250
722
HTE-125 *
230
125
122×60×31
354
HTE-150 *
150
400
HTE-200 *
200
464
HTE-250 *
250
486
HTE-325 *
325
634
HTE-350 *
350
HTE-400 *
400
HTE-500 *
500
722
FTE-150 *
230
150
245×60×31
262
FTE-250 *
250
354
FTE-300 *
300
400
FTE-350 *
350
FTE-400 *
400
464
FTE-500 *
500
486
FTE-600 *
600
FTE-650 *
650
589
FTE-750 *
750
634
FTE-1000 *
1000
722
LFTE-1000
230
1000
245×110×37
511
LFTE-1500
1500
596
QCE-150
230
150
60×55×40
440
QCE-250
250
592

*印は在庫品

2.平面タイプ FFE・HFE・QFE型

表2 型番表(平面型)

型番
電圧
(V)
容量
(W)
寸法
(mm)
表面温度
(℃)
図面
昇温
データ
QFE-125 *
230
125
60×60×24
486
QFE-250 *
250
722
HFE-125 *
230
125
122×60×24
354
HFE-150 *
150
400
HFE-200 *
200
464
HFE-250 *
250
486
HFE-325 *
325
634
HFE-350 *
350
HFE-400 *
400
HFE-500 *
500
722
FFE-150 *
230
150
245×60×24
262
FFE-250 *
250
354
FFE-300 *
300
400
FFE-350 *
350
FFE-400 *
400
464
FFE-500 *
500
486
FFE-600 *
600
FFE-650 *
650
589
FFE-750 *
750
634
FFE-1000 *
1000
722
SFSE-150 *
230
150
122×122×24
262
SFSE-250 *
250
354
SFSE-300 *
300
400
SFSE-350 *
350
420
SFSE-400 *
400
464
SFSE-500 *
500
486
SFSE-600 *
600
SFSE-650 *
650
589
SFSE-750 *
750
634
LFFE-150 *
230
150
245×97×24
204
LFFE-250 *
250
LFFE-300 *
300
LFFE-350 *
350
338
LFFE-400 *
400
LFFE-500 *
500
LFFE-600 *
600
LFFE-650 *
650
452
LFFE-750 *
750
501
LFFE-1400 *
1400
667

*印は在庫品

ページの先頭へ戻る

中空セラミックヒーター
セラミックス社 セラミックヒーター SFEH型
図1 中空セラミックヒーター
新製品

セラミックヒーター内に設けた中空部分により、次のような効果が得られます。

(新開発製品のため、受注後手配となります。営業部にお問い合わせ下さい。)

  1. 軽量化および熱容量の低減

  2. 後方への放射低減

  3. 予熱時間の低減:-40%(セラミックス社の応用例より)

  4. 省エネ:-15%(セラミックス社の応用例より)

厚さは、約40mmと今までのヒーターよりも増しますが、取付部分の形状は標準品と同じです。

表5 FFEH・HFEH・SFEHの種類

型番
電圧
(V)
容量
(W)
寸法
(mm)
表面温度
(℃)
図面
昇温
データ
QFEH-125
230
125
60×60×36
535
QFEH-250
250
670
HFEH-125
230
125
122×60×36
383
HFEH-200
200
488
HFEH-250
250
535
HFEH-300
300
563
HFEH-350 *
350
HFEH-400 *
400
670
FFEH-250
230
250
245×60×36
383
FFEH-300
300
400
FFEH-350 *
350
FFEH-400
400
488
FFEH-500 *
500
535
FFEH-600 *
600
563
FFEH-800
800
670
SFEH-250
230
250
122×122×36
383
SFEH-300
300
400
SFEH-400
400
488
SFEH-500 *
500
535
SFEH-600
600
563
SFEH-800 *
650
670

*印は在庫品

ページの先頭へ戻る
放射スペクトル
各種セラミックヒーターの放射スペクトルです。ワット密度が同じヒーターはほぼ同じスペクトルになります。

FTE-150

FTE-250

FTE-400

FTE-500

FTE-650

FTE-1000

FFEH-400

FFEH-650

FFEH-800

取付例
下記の手順で取付板の取付孔にリード線と溝付取付部を通し、付属品の波板とクリップで固定します。(図3参照)
  1. リード線を取付穴に通す

  2. 取付部に波板をセットする

  3. 取付部の溝にクリップを通してセラミックヒーターを固定する

図3 セラミックヒーターの取付方法

取付孔は、図4を参考にして下さい。(14.5mm×40mm トラック形状のパンチング孔)

図4 セラミックヒーターの取付孔
付属品

取り付け金具として波板とクリップ

特注品
標準品以外にも次のような仕様で製作することができます。

納期・価格については、仕様確認後セラミックス社に問い合わせますのでご相談下さい。

  1. 標準品は230V用ですが、電源電圧単相100-110V、200V用のヒーターも製作可能です。

  2. 任意の形状については別途お問い合わせください。

  3. 温度センサー<熱電対K(緑+・白-)、J(黒+・白-)>内蔵型も製作可能です。(図5参照)
    発熱線を透明石英に通し、熱電対を石英管に接触させていますので、高い応答性を示します。この構造はCerixと呼ばれています。

  4. 取付例のように取付穴を加工し、任意の場所に取り付けることもできますが、標準タイプのFTEおよびFQE用に反射体を用意しています。
    反射板(R.A.S)とプロジェクター(P.A.S.)があります。なお、石英用の反射体とは取り付け方法が異なるため、共用はできませんのでご注意下さい。

図5 熱電対内蔵セラミックヒーター
図6 熱電対内蔵セラミックヒーター写真
ページの先頭へ戻る

遠赤外線バルブヒーター
セラミックス社 セラミックヒーター ESE型
図6 バルブヒーター
電球型セラミックヒーター

主に農場などで動物用のヒーターとして使用されている、電球型セラミックヒーターです。

専用のソケット(型番:E27 BULB HOLDER)に差し込んで使用します。

電源電圧は単相230V

表6 型番表 ESE型

型番
電圧
(V)
容量
(W)
寸法
(mm)
表面温度
(℃)
図面
ESEB-60
230
60
φ65×140
300
ESEB-100
100
426
ESES-60 *
230
60
φ80×110
300
ESES-100 *
100
426
ESER-150 *
230
150
φ95×140
441
ESER-250 *
250
516
ESEXL-400
230
400
φ140×137
530

*印は在庫品

電源電圧は単相230V
バルブヒーター用の反射笠もあります。(特注品)
図7 バルブヒーター用反射笠
図8 バルブヒーター専用ソケット(E27)
使用例

※画像をクリックすると拡大します

sfse_platen_6_square_001 名称 遠赤外線ヒーターパネル
用途 プラスチック
熱成形・アニーリング・硬化(キュアリング)
塗装乾燥等
ceramicx_403-(1) 名称 円筒オーブン
ceramicx_402 名称 同上

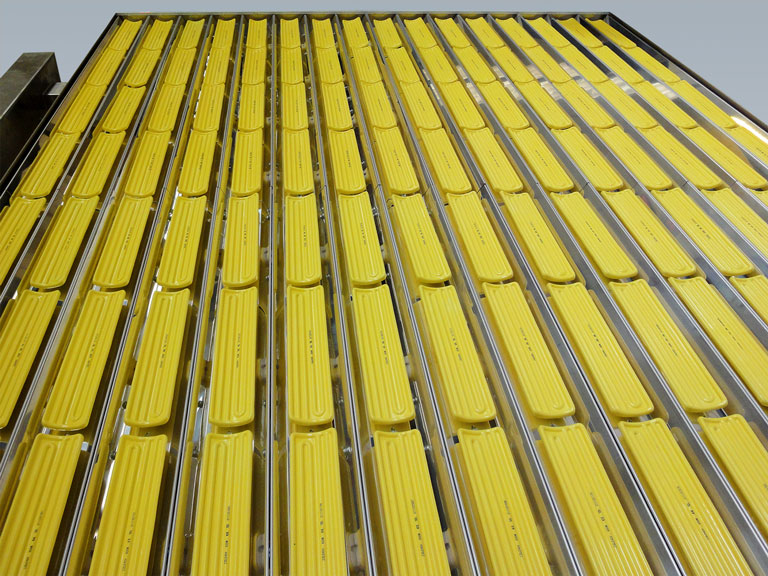

ceramicx_platen_006 名称 遠赤外線ヒーターパネル
仕様 72.8kW
1800X1600
用途 厚物シート熱成形

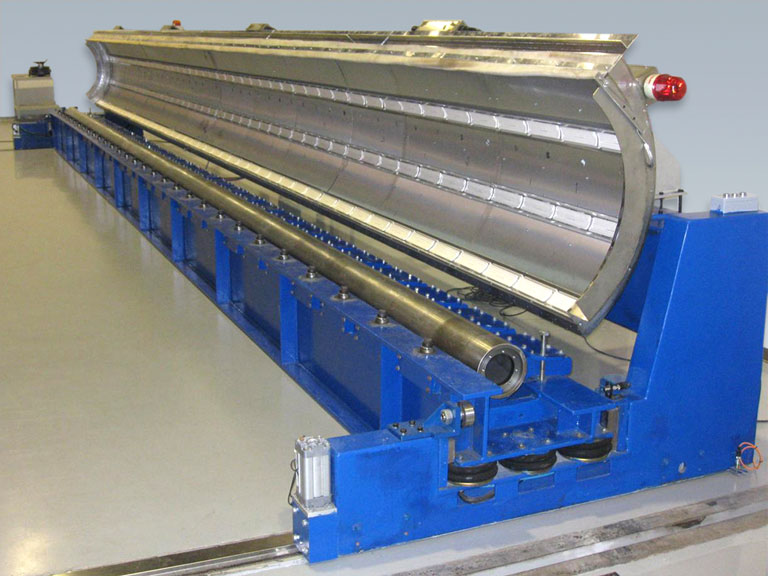

ceramicx_platen_001 名称 半円オーブン
仕様 147.2kW
12mXΦ630
用途 合成樹脂乾燥

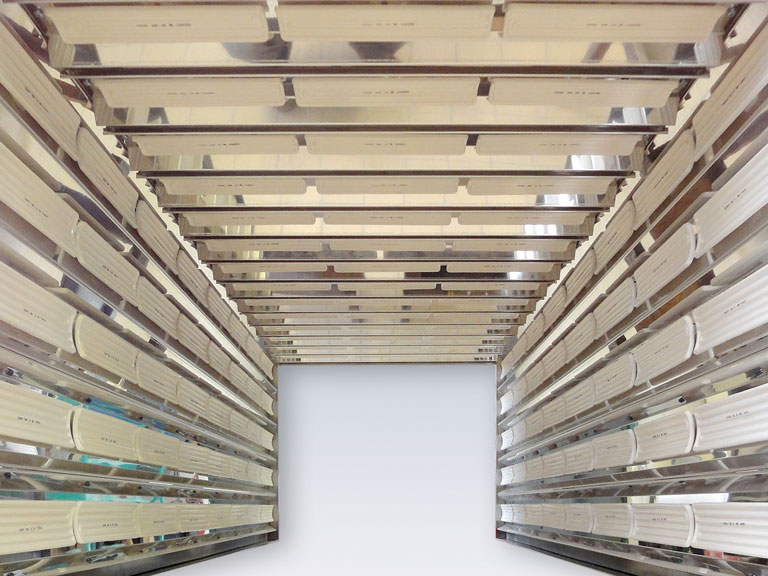

ceramicx_platen_005 名称 遠赤外線トンネル炉
仕様 61kW
2100x7250x1000(外側)
用途箔の収縮
注 意
  1. 割れ易いので取扱いには注意してください。

  2. 赤熱していなくても通電中は300度C以上になります。体や衣服などに接触しないようにしてください。

  3. 空気加熱ヒーター取扱上の注意をお読みください。
