ハロゲンヒーター QIR型

各種在庫あり!近赤外線を利用するために開発されたハロゲンヒーター

製品概要
QIR型ヒーターは近赤外線を利用するために開発された「ランプヒーター」です。
QIR型ヒーター

熱の立ち上り時間が早く、構造上も大変クリーンなエネルギーを得ることができます。

その放射エネルギースペクトルの最大値は0.9から1.6マイクロメートルの間にあり、非接触加熱、特に真空中での加熱などに有効です。

  • 応答性に優れています。

    スイッチオンから定格出力までのスタートアップ時間が1.5秒、スイッチオフ後2秒以内で定格出力の20%までダウンします。

  • QIR型ハロゲンヒーターの制御は、可変電圧トランス、サイリスタにより容易にできます。

  • 非接触加熱でクリーンな高い熱エネルギーが得られますので、クリーンルーム内等での加熱に最適です。

  • 金属イオンを出さないので、超純水加熱にも最適です。

通電実験

用途

ハロゲンランプ(原理はこちら)を使用していますので即熱・即冷と応答性に優れています。

高い応答性を必要とする、複写機・乾燥炉・塗装後の焼き付け用のヒーターとして使用されています。

  • 機械・金属:
    急速水切り乾燥、機械器具、部品の塗装乾燥

  • プラスチック:
    熱硬化性、熱可塑性樹脂加熱、シュリンクフィルムの収縮、金型予熱、樹脂溶着

  • 紙・印刷:
    水分乾燥、オフセット印刷、グラビア印刷のインク乾燥

  • 電子・電気:
    ハンダ付け、樹脂コーティング乾燥、スパッタリング、マーキングインクのキュアリング

  • 繊維:
    水分乾燥、糊付け乾燥

  • 塗装:
    焼き付け塗装乾燥、水切り乾燥

  • 真空加熱:
    真空蒸着、真空加熱

  • 鋳造:
    砂型、鋳型の予熱

ページの先頭へ戻る
仕様
形状 標準はストレート
(ストレート以外は特注品で製作します。)
ヒーターエレメント外径 OD10mm
リード線 ガラス編組シリコン被覆線(LG線)長さ200mm
取付 水平取付(4°以上角度がつく場合特注品)
ページの先頭へ戻る
種類

型番表 ★印は在庫品

型番 電圧
V
電力
W
全長
L1 mm
発熱長
L2mm
エレメント外径
D mm
寿命
hour
★QIR-105 100 500 225 155 OD10 5000
★QIR-205 200 500 225 155 OD10 5000
★QIR-210 200 1000 370 300 OD10 5000
★QIR-210L 200 1000 565 495 OD10 5000
★QIR-215 200 1500 500 405 OD10 5000
★QIR-215L 200 1500 780 700 OD10 5000
★QIR-220 200 2000 520 420 OD10 5000
★QIR-220L 200 2000 860 760 OD10 5000
図面

QIR型ヒーター 外形図

ページの先頭へ戻る
型番説明
ハロゲンヒーター QIR型

特注品

特注で、お客様の特殊仕様にお応えします。詳細については、日本ヒーター営業部にお問い合わせください。

  • U字型・リング型などの曲げ形状
  • リード線材質のフッ素樹脂線への変更やSUS板端子への変更
  • 円周の半面に反射用のホワイトコーティング
  • 水平でない取付方法(標準品は4°以上傾けられません)。

U字型

2重管

リング型

別売品
  • アルミ反射笠(ホルダーA付属)

    アルミ反射笠型番表 ★印は在庫品

    型番 反射笠長
    L3 m
    ★QIR-105/205-R 245
    ★QIR-210-R 390
     QIR-210L-R 585
     QIR-215-R 520
     QIR-215L-R 800
     QIR-220-R 540
     QIR-220L-R 880

    アルミ反射笠図面

  • ホルダーA・ホルダーB
    QIR型ヒーター用ホルダーA

    ホルダーA

    QIR型ヒーター用ホルダーB

    ホルダーB

ページの先頭へ戻る
製作例

※画像をクリックすると拡大します

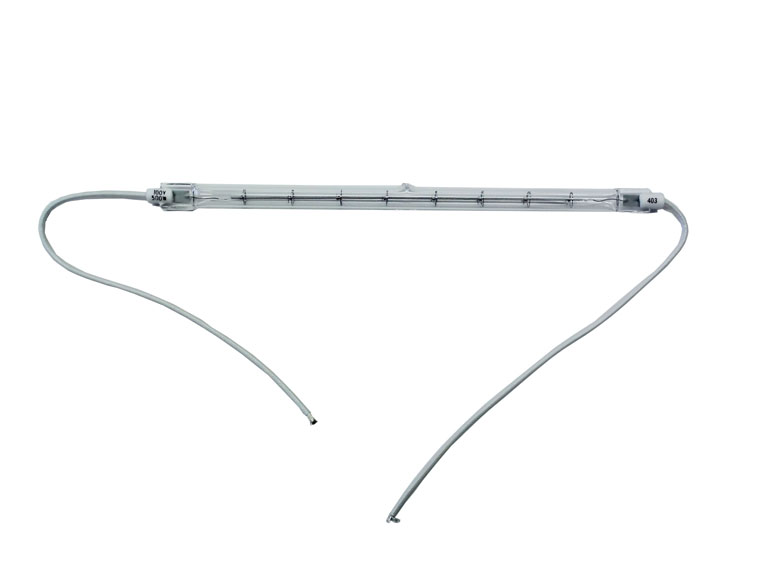

qir-105 品名 QIR-105
仕様 100V500W
Φ10×発熱長155×全長225
ジーゲル線200mm

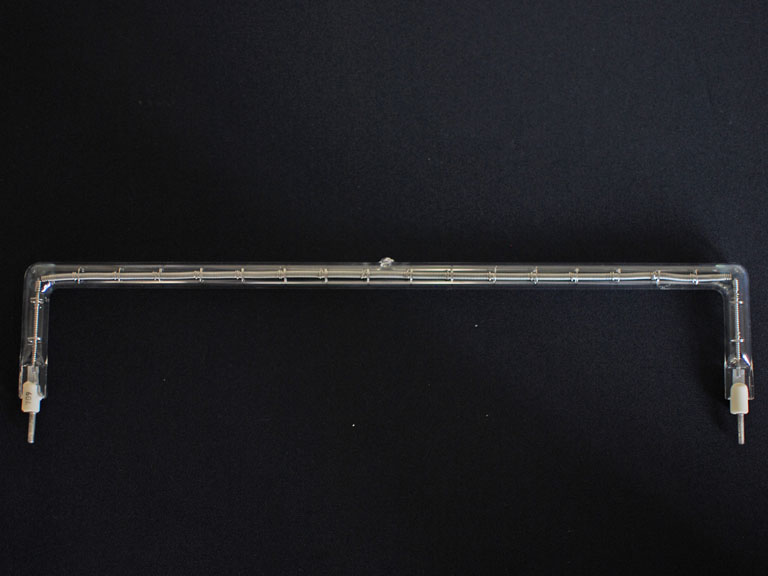

コの字型 仕様 コの字型

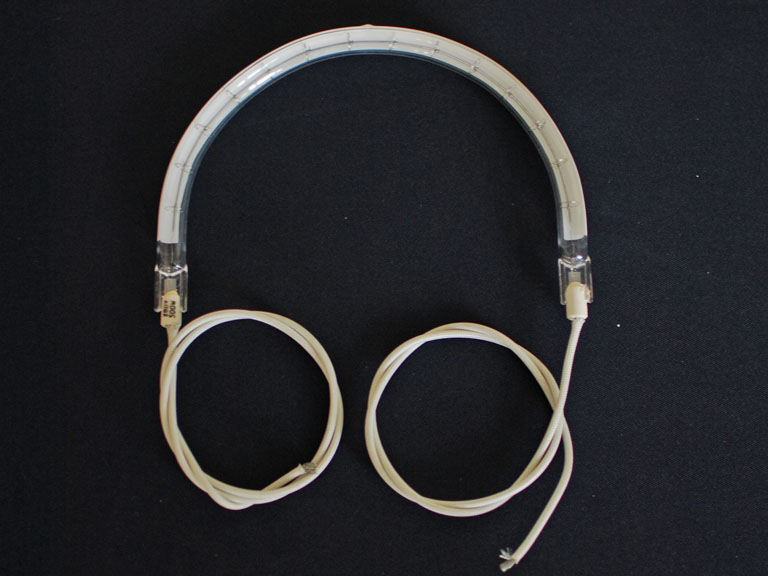

半円型、ホワートコーティング(照射面) 仕様 半円型
ホワイトコーティング
照射面より撮影
特長 ガラス部にホワイトコーティングを施し光を反射させるため、照射方向にエネルギーを集中できます。 また、反射笠を省けるので省スペースです。

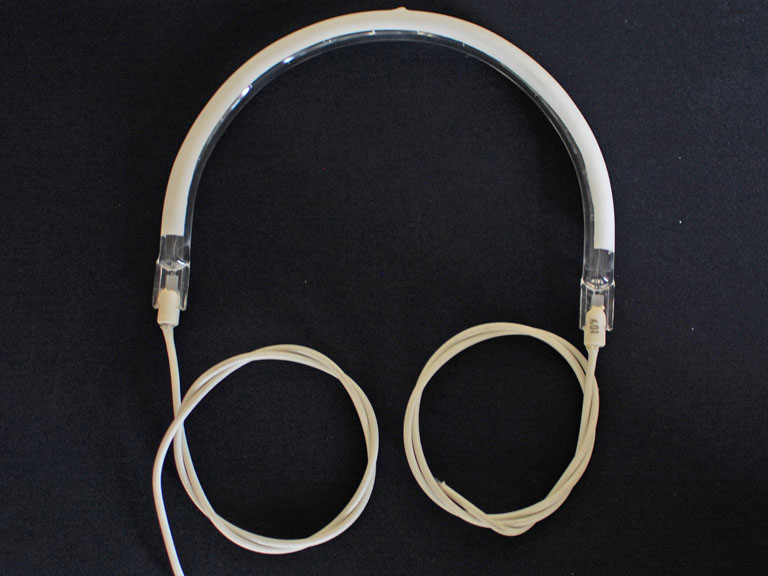

半円型、ホワートコーティング(反射面) 仕様 半円型
ホワイトコーティング
反射面より撮影
特長 ガラス部にホワイトコーティングを施し光を反射させるため、照射方向にエネルギーを集中できます。 また、反射笠を省けるので省スペースです。

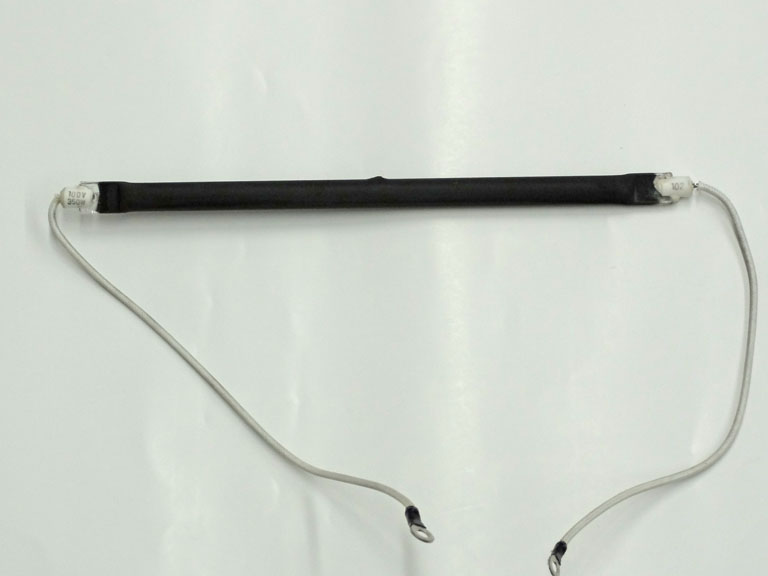

遠赤外線コーティング 仕様 遠赤外線コーティング
特長 ガラス部に遠赤外線コーティングを施してあるため、立ち上がりの早い遠赤外線ヒーターとして使用できます。

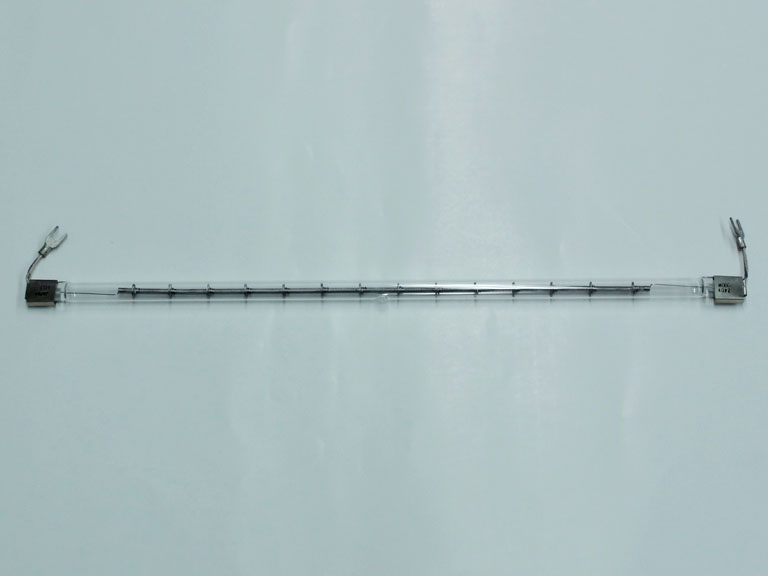

金属ターミナル 仕様 ターミナル部金属仕様
補足および注意
補足:ハロゲンランプの原理と寿命
ハロゲンランプの原理と寿命

抵抗加熱による電気ヒーターとは原理が異なり、取り扱いには特別な注意が必要です。

ハロゲンサイクル
  • ハロゲンランプが点灯されると、熱でフィラメントのタングステンが蒸発し、封入されているハロゲンガスと結合して、ハロゲン化タングステンになります。

  • 対流により、再びフィラメント付近に移動したハロゲン化タングステンは高温のフィラメントにより分解されます。このときハロゲンは管壁付近に、タングステンは再びフィラメントにもどります。

  • この反応の繰り返しをハロゲンサイクルといい、管壁の黒化を防ぎ、フィラメントの消耗を防止する特長があります。

使用上の注意
  • ハロゲン化タングステンは高温の管壁には附着せず、すぐに蒸発してしまいます。このため寿命末期まで黒化現象を生じません。

  • ただし、管壁温度が200℃以下になると、ハロゲンサイクルが不調になりますので、エレメントの冷却は行なわないでください。

シール部温度と寿命
  • シール部に使われているモリブデン箔は、外部リード棒と石英ガラスとの繊細な隙間を通して空気にふれています。

  • このモリブデンは、350℃程度の高温になると非常に酸化しやすい性質があります。
    酸化すると体積がふえ、石英ガラスがモリブデンの体積増加に耐えられなくなった時点でシール部の破損が起こり、モリブデン箔も切れてしまいます。

  • したがって、長寿命が特長のハロゲンヒーターを有効に利用するにはシール部が300℃以下であることが望まれます。

ページの先頭へ戻る
注意
  1. このヒーターは特に衝撃に弱いため、取り扱いには十分注意してください。

  2. ガラス部分に直接素手でふれたり、油性の汚れがついたりすると「失透」を生じ、これにより寿命が短くなり、又熱量減少の原因になります。

    ガラスの外側が汚れた場合は、アルコール等で拭いてください。

  3. ランプは高温になりますので、身体や可燃性物質を近づけないでください。取り扱いは、電源を切り、ランプが完全に冷えてからにしてください。

  4. ランプの封止部(口金部)の温度は、MAX350°C(300°C以下が望ましい)、ガラス部は850°C以下で使用してください。使用状況により制限のある場合がありますので、300°Cを超える場合は事前にご相談ください。

  5. 点灯中の振動や衝撃は、フィラメントの変形や寿命を短くする原因になる場合があります。製品によりその特性上、好ましくない点灯方向がありますので、ご確認の上でご使用ください。

  6. 突入電流が大きいため、温度コントロールでサイリスタ制御する場合は、スロースタートにしてください。

  7. 空気加熱ヒーター取扱上の注意をお読みください。
失透

ガラスが不透明かつ脆くなる現象。ガラスは元来熱力学的には不安定状態にあるので、特殊薬品に触れていたり高温に長時間保ったりすると結晶化するために起こる。

(広辞苑 岩波書店より)
