クリーンヒーター IRP型

半導体、液晶関連産業の加熱装置に使われる発塵の無いクリーンなヒーター

製品概要
IRP型ヒーター IRP-22.4-34
半導体、液晶関連産業の加熱装置に使われる発塵の無いクリーンな遠赤外線セラミックヒーター
  1. ステンレスケースでユニット化されたヒーターです。(パネル背面に取付用金具付き)

  2. ステンレスのケース(パネル)に100mm×200mm(単相200V400W)のセラミック遠赤外線ヒーターを組み合わせて、サイズ・電力を選べます。

  3. 発塵の要素が無くクリーンなヒーターです。

  4. 熱衝撃に強く耐冷熱サイクルに優れています。

ページの先頭へ戻る
用途
  1. LCD、半導体製造における加熱・焼成・乾燥

  2. 食品その他の予熱・加熱・加熱

仕様
  1. パネル1枚にセラミックヒーターエレメント電源電圧200V電力400W(100mm×200mm)を組み合わせて使用できます。(組み合わせの種類は表1参照)

  2. 磁器(セラミック)に釉薬(遠赤外線放射セラミックス)をコーティング。

  3. 連続使用温度は500℃です。

用途
  1. LCD、半導体製造における加熱・焼成・乾燥

  2. 食品その他の予熱・加熱・加熱

ページの先頭へ戻る
種類

表1 型番表 IRP型

型番
電圧
電力W
寸法mm
IRP-21.6-42
200V
1600
400×200
IRP-22.4-34
2400
300×400
IRP-21.2-32
1200
300×200
IRP-22.4-26
2400
200×600
IRP-20.8-22
800
200×200
IRP-21.2-16
1200
100×600
IRP-20.8-14
800
100×400
IRP-20.4-12
400
100×200
型番
電圧
電力W
寸法mm
IRP型ヒーター IRP-22.4-34
図1 IRP型ヒーター IRP-22.4-34 外形図
ページの先頭へ戻る
温度分布図
IRP型ヒーター 温度分布図

図2 距離別試料温度分布

型番説明
クリーンヒーター IRP型
特注品
  1. 温度センサー(熱電対)内蔵のセラミックヒーターも製作でき、ヒーターパネル(ユニット)に組み込むことができます。

製作例

※画像をクリックすると拡大します

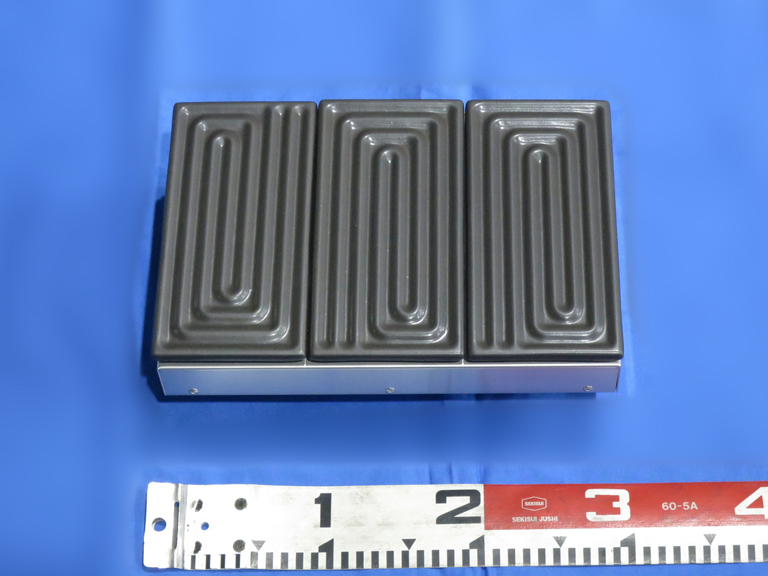

仕様 IRP21.2-32 標準品 表

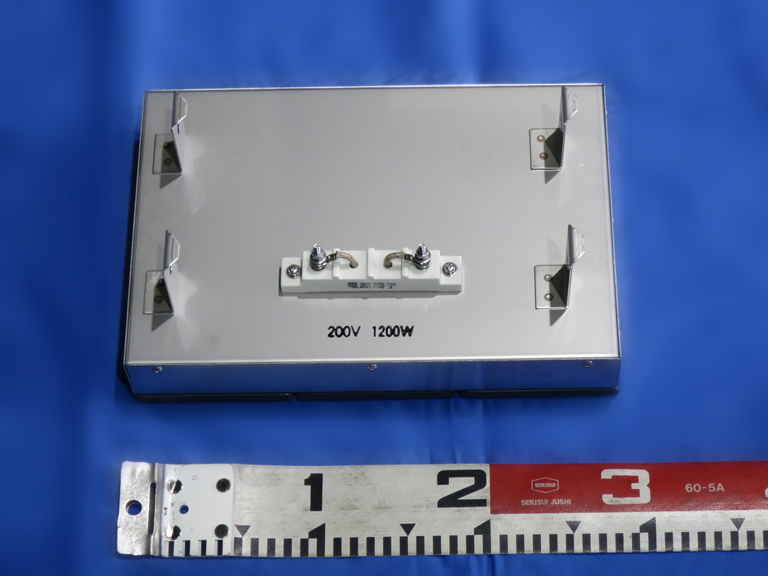

仕様 IRP21.2-32 標準品 裏
注意
  1. このヒーターは特に衝撃に弱いので取扱いに注意してください。

  2. ヒーター通電中は高温なので手が触れると危険です。

  3. ヒーターの通電終了直後は余熱により高温度となっていますのでご注意ください。

  4. 万一、ヒーターに強度な力が加わり損傷した場合は速やかに電源を切り、使用を中止してください。

  5. 空気加熱ヒーター取扱上の注意をお読みください。
