M字ステンレス投込みヒーター YSM型

設置面積を小さく抑え、タンクや槽を加工せず、必要なときに素早く加熱するヒーター

製品概要
設置面積を小さく抑え、タンクや槽を加工せず、必要なときに素早く加熱するヒーター

標準品は、定格3相200V3kW・5kW・10kWがあります。

標準品以外の消費電力、形状などについてはお問い合わせ下さい。

ページの先頭へ戻る
特長
  1. ヒーターエレメントの曲げ形状を工夫し、設置面積を従来より小さく抑えたヒーターです。
    (当社YS型ヒーターとの比較:図1参照)

  2. タンク・浴槽・ドラム缶などに投げ入れて、中に入った水や水溶液を直接加熱することができます。

  3. 上部から投げ入れるだけですみますので、試験・試作・実験・仮設現場でご利用いただけます。

液体加熱用投込みヒーターYS・YH型はこちらをご覧下さい。

設置スペースの比較

定格3相200V3kWのYSM-3350EWPとYS-33EWPを比較した場合

最大径で占有面積を比較するとYSM-3350EWPの面積(最大径φ180)はYS-33EWPの面積(最大径φ310)の25%です。

図1 エレメント最大径の比較

図1 エレメント最大径の比較

ただし、発熱部長さ(高さ方向)は、YS-33EWPの130mmに対しYSM-3350EWPは173mmと43mm長くなっています。

実際の取付には加熱槽および発熱部(ヒーターエレメント)と水位との関係に十分ご注意下さい。

仕 様
  1. ターミナルキャップはグランド金具付防滴仕様

  2. 材質はステンレス製(発熱部SUS316L,非発熱部SUS304)

  3. 標準品はアース端子付

  4. 標準品は
    水加熱用:ワット密度7.0W/cm2
    水溶液加熱用:ワット密度5.0W/cm2
    (可燃性、高粘度、腐食性液体は不可)

  5. 可動取付フック付(SS製 Niメッキ仕上)

プラグ、電源コードは付属していません。4心キャブタイヤケーブルなどをご用意下さい。

特注品(オプション)については、こちらをご覧下さい。

  • 特注品 ステンレス製フック、接触防止用サポート、かごなどをご紹介します。

用 途

標準品は水溶液加熱用です(可燃性、高粘度、腐食性液体は不可)

  1. 湯沸かしの無い浴槽の水加熱

  2. 既設タンク内の液体の加熱

  3. 実験用の液体加熱

ページの先頭へ戻る
種 類

表1 型番表

型番
電圧
相数
電力
首下
mm
発熱部
mm
外径
mm
ワット密度
W/cm2
★YSM-3250EWP
200V
3相
2kW
650
115
110
5.0
★YSM-3350EWP
3kW
750
175
110
5.0
 YSM-3370EWP
125
7.0
★YSM-3550EWP
5kW
1000
140
180
5.0
☆YSM-3550TSC3EL
☆YSM-3570EWP
160
125
7.0
★YSM-31050EWP
10kW
1200
220
205
5.0
☆YSM-31070EWP
205
180
7.0
☆YSM-31550EWP
15kW
1200
325
235
5.0
☆YSM-31570EWP
235
205
7.0

★印は在庫品、 ☆印は少量在庫品

YSM-3550TSC3ELは30℃-110℃のサーモスタット付です

最新の在庫数量は日本ヒーター営業部にご連絡下さい。

YSM-3250EWP 外形図 YSM-3350EWP 外形図 YSM-3370EWP 外形図
YSM-3250EWP
YSM-3350EWP
YSM-3370EWP
YSM-3550EWP 外形図 YSM-3570EWP 外形図 YSM-31050EWP 外形図
YSM-3550EWP
YSM-3570EWP
YSM-31050EWP
YSM-31070EWP 外形図 YSM-31550EWP 外形図 YSM-31570EWP 外形図
YSM-31070EWP
YSM-31550EWP
YSM-31570EWP
図2 各部寸法
ページの先頭へ戻る

特注品

標準品以外にも設計製作が可能です。

  1. 温度コントロール付も製作できます。

  2. 水や水溶液以外の油などを加熱する場合は、使用温度・加熱物の種類をお調べの上ご相談下さい。(使用に適さない場合もあります)

  3. 標準型以外の電圧・電力・寸法はご相談下さい。

  4. 標準装備の取付フックの他に、特注品(オプション)でSUS304製の取付フックもあります。

  5. ターミナル部分(電源接続端子部)に防水性が必要な場合は、仕様に応じた防水型も製作できます。この場合リード線(電源ケーブル)付となりますので、リード線の長さをご指示下さい。
    用途によっては潜水ヒーターも選択肢の一つです。下記関連製品:潜水ヒーターもご検討下さい。

  6. ヒーター発熱部が直接加熱槽に接触しないように、ヒーターサポートやかごなども製作できます。用途に応じてご提案いたします。

標準フック オプション ステンレス製フック
写真-1 標準取付フック(SS製メッキ仕上げ)
写真-2 ステンレス製取付フック(オプション)
~標準取付フックとオプションのステンレス製フック取付例~
サポート 接触防止かご
写真-3 接触防止サポート(げた)装着例
写真-4 接触防止かご装着例
~接触防止オプション取付例~
ページの先頭へ戻る

関連製品

従来からの液体加熱用投込みヒーター Y型は、こちらをご覧下さい。

3相200V用以外に、単相100V用、単相200V用もあります。

ヒーター全体を水没させる場合は潜水ヒーターをご使用下さい。

型番説明
投込みヒーター YSM型
製作例

※画像をクリックすると拡大します

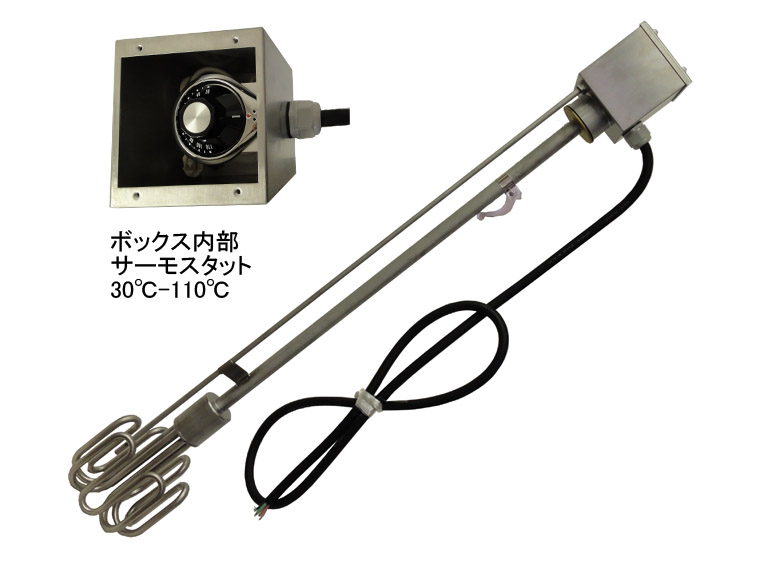

ysm-3550tsc3el 型番 YSM-3550TSC3EL
仕様 200V3P5kW
サーモスタットT3E-L内蔵
30℃-110℃可変
コード2m付
注 意
  1. ヒーターの通電終了直後は液より引上げないで下さい。余熱により高温度となっていますので冷めてから取り出して下さい。
  2. 万一、ヒーターが損傷した場合は速やかに電源を切り、使用を中止して下さい。
  3. ターミナルキャップ部分には水分がかからないようにして下さい。
  4. 液体加熱ヒーター取扱上の注意をお読みください。
