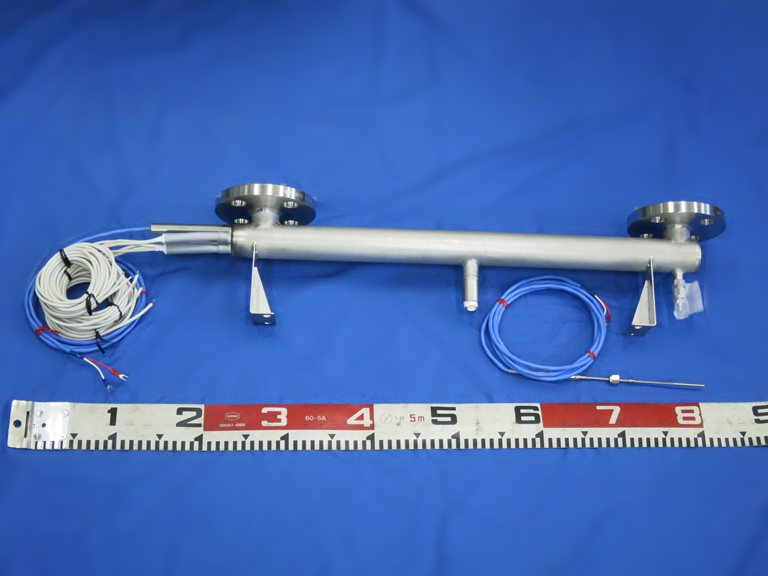

液体加熱用ミニシェル型ヒーター SLM型

小型の液体加熱用シェル型ヒーター

製品概要

少量の流量を加熱するスリムタイプのシェル型ヒーターです。加熱する液体の種類、温度、流量、IN-OUTの接続方法など用途に応じて設計することができます。すべて受注製作品です
流量が多く管内流速が速くなる場合や、必要電力が1.5kWより大きい場合など、配管途中でインラインで使用する
液体加熱シェル型ヒーター
液体加熱用配管インラインヒーター
液体加熱ネジ込みシェル型ヒーター
をご検討ください。

用 途

水加熱・油加熱・薬液加熱・純水加熱、不凍液加熱等。用途の多いヒーターです。

仕 様

お客様の用途に合わせて設計製作いたします。以下の仕様を確認いただき、設計条件をご連絡ください。

  1. 使用場所:屋内
  2. 電 源:単相 100V、200V(ヒーター1~3本構成)
    3相 200V他(ヒーター3本構成)
  3. 電 力:最大電力の目安は1.5kW以下
  4. 温 度:加熱物、加熱方式(ワンパス/循環)により異なります。
  5. 接 続:ソケット(管用ネジ G/Rc)、チューブ継手
  6. 制 御:温温度過昇防止センサー(K熱電対)必須
    温度コントロール用センサー(K熱電対)任意
  7. リード線:シリコーンゴム電線 熱電対の補償導線はガラス編組被覆
  8. 材 質:ヒーターエレメント SUS316またはSUS316L ケーシングはSUS304

設計にあたり加熱物の種類・比熱・密度、加熱流量(L/min・標準状態)、温度(℃・ワンパスの場合は各IN・OUTの温度)、希望電力(W)、使用圧力(MPaG)、本体許容長さ、脚の有無、リード線長をご連絡ください。フランジヒーター計画書もご利用ください。

流量・温度・容量関係図

図2 流量・温度・容量関係図

図2 流量・温度・容量関係図(水加熱・余裕率1.25)

構成例

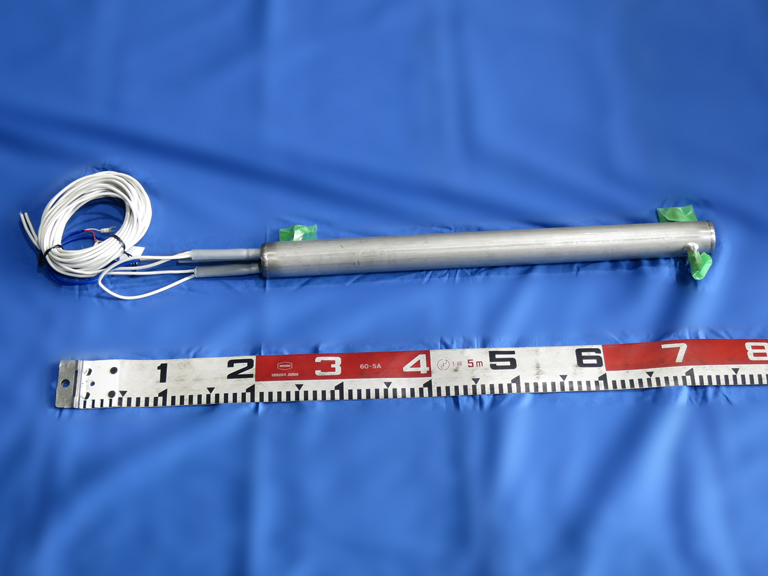

図8 取付例 縦置き

単相200V300W
ヒーターエレメント 300W×1本
シェル20A IN-OUT:Rc3/8
温度コントロール用センサー 温度過昇防止用センサー付
脚なし

図8 取付例 縦置き

単相200V600W
ヒーターエレメント 300W×2本
シェル32A IN-OUT:Swagelok
温度過昇防止用センサー付
脚なし

図8 取付例 縦置き

単相200V900W
ヒーターエレメント 300W×3本
シェル32A IN-OUT:Rc3/8
温度コントロール用センサー 温度過昇防止用センサー付
脚あり

ページの先頭へ戻る
注 意
  1. 電力が小さい場合はシェルからの放熱により熱が奪われて必要な出口温度が得られないことがあります。余裕をもった電力の選定を行ってください
  2. 液体加熱ヒーター取扱上の注意をお読みください。
