板フランジヒーター PLK5・PL4・PL5型

JIS規格フランジを使用、水、油、洗浄液等を加熱するヒーター

製品概要
水、油、洗浄液等を加熱するヒーター
  • JIS規格フランジを使用しているため、取付側にフランジを取り付けておけば特殊な工具や治具を使用せずに、ボルトナットで簡単に取付けられます。
  • 加熱槽内の内圧や蒸気圧、機械的な圧力の加わる所に用いられます。
    浸透性のある液等に対してもネジ込み式に比べ液漏れの心配がありません。
  • PLK5型コンパクトフランジヒーターは水加熱専用です。
  • 海水・温泉水等SUS316Lが腐食する可能性がある液体の加熱にはチタン板フランジヒーターも参照ください
  • 標準品以外の設計製作品は、製品の問合せに記入いただくか打ち合わせメモに必要事項を記入いただき送信ください。
用途
板フランジヒーター 防滴(WP)キャップ仕様

板フランジヒーター 防滴(WP)キャップ仕様(オプション)

洗浄機・温水器・水加熱ボイラー用発熱体・熱交換システム・機械油の保温・燃焼用油の予熱・熱媒体油の加熱・食品油加熱フライヤー・蒸気発生装置・洗車用水・半導体、液晶の製造工程での洗浄・各種液体の加熱、予熱、保温に使用。

ページの先頭へ戻る
仕様
電源 3相200V
寸法 首下寸法(L)公差+0mm、-10mm
非発熱部(Ln) PL5型:60mm PL4型/PLK5型:40mm
材質 フランジ:SUS304 JIS5K40A/50A
ヒーター:SUS316L OD9/OD12 表面研磨
ターミナルキャップ:フェノール樹脂成型 非防水 回転着脱式
取付 水平取付
種類

標準品としては次の種類があります

  • PLK5型:JIS 5K 50Aフランジ
    PL5型板フランジヒーターに比べ、同じ電力でも首下寸法が短くなっています。

  • PL4型:JIS 5K 40Aフランジ

  • PL5型:JIS 5K 50Aフランジ

標準品以外にも特注品で様々なご要求に対応いたします。

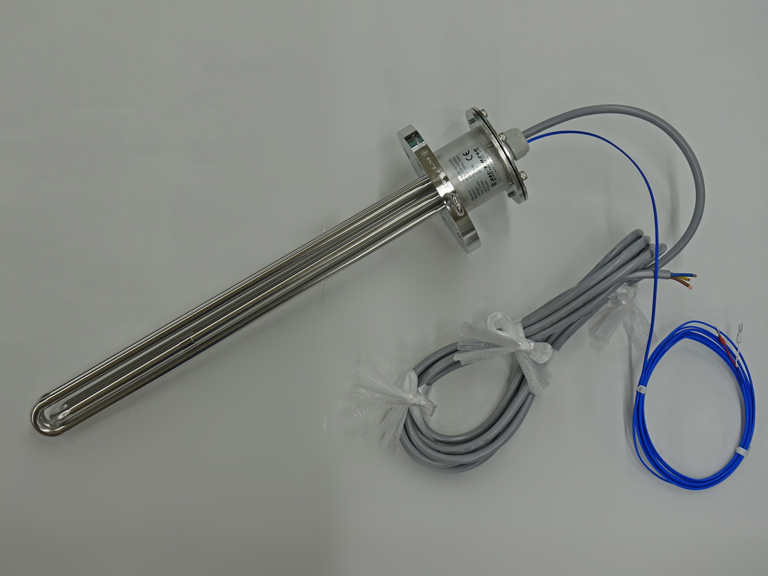

板フランジヒーター P型特注品

図面

PL4型 外形図

PL4型 外形図

PL5/PLK5型 外形図

PL5/PLK5型 外形図

ページの先頭へ戻る
PLK5型 (JIS 5K 50Aフランジ)

PLK5型コンパクトフランジヒーターは、PL5型板フランジヒーターに比べ、同じ電力でも首下寸法が短くなっています。
新たな設計やメンテナンスをお考えの方におすすめします。PLK5型ヒーターは、水加熱専用のヒーターです。
ヒーターエレメント外径φ12
非発熱部Ln40

表1 PLK5型 コンパクトフランジヒーター

ヒーター電力[kW] (キロワット)
2kW 3kW 4kW 5kW 10kW 15kW
PLK5-32-16 PLK5-33-21 PLK5-34-26 PLK5-35-31 PLK5-310-51 PLK5-315-71 表示内容
型番
首下寸法[㎜]
160 210 260 310 510 710
PLK5-33-16 PLK5-34-21 PLK5-35-26 PLK5-310-41 PLK5-315-61
160 210 260 410 610

上段:型番、下段:首下寸法Lを表示しています。

ワット密度が入った表は型番と首下寸法・ワット密度対応表をご覧ください。

PL4型(JIS 5K 40Aフランジ)

ヒーターエレメント外径φ9
非発熱部Ln40

※印は標準在庫品

表2 PL4型 板フランジヒーター

ヒーター電力[kW] (キロワット)
1kW 1.5kW 2kW 3kW 4kW 5kW 6kW 7kW 8kW 9kW 10kW
PL4-3125 PL4-31.525 PL4-3225 PL4-3325 表示内容
型番
首下寸法[㎜]
290 410 520 760
PL4-3130 PL4-31.530 PL4-3230 PL4-3330 PL4-3430
250 350 440 640 840
PL4-3140 PL4-31.540 *PL4-3240 PL4-3340 PL4-3440 PL4-3540 PL4-3640
200 280 350 500 640 790 940
PL4-31.545 PL4-3245 PL4-3345 PL4-3445 PL4-3545 PL4-3645 PL4-3745
250 320 450 580 710 840 970
PL4-31.550 PL4-3250 PL4-3350 PL4-3450 PL4-3550 PL4-3650 PL4-3750
230 290 410 530 650 770 880
PL4-31.560 PL4-3260 *PL4-3360 PL4-3460 PL4-3560 PL4-3660 PL4-3760 PL4-3860 PL4-3960
200 250 350 450 550 650 750 840 940
PL4-3270 PL4-3370 PL4-3470 PL4-3570 PL4-3670 PL4-3770 PL4-3870 PL4-3970 PL4-31070
220 300 390 470 560 640 730 810 900
PL4-3280 PL4-3380 PL4-3480 PL4-3580 PL4-3680 PL4-3780 PL4-3880 PL4-3980 PL4-31080
200 280 350 420 500 570 640 720 790

上段:型番、下段:首下寸法Lを表示しています。

型番の下2桁の数値は公称ワット密度です。正確なワット密度は型番と首下寸法・ワット密度対応表をご覧ください。

ページの先頭へ戻る
型番表 PL5型(JIS 5K 50Aフランジ)

ヒーターエレメント外径φ12
非発熱部Ln60

※印は標準在庫品

表3 PL5型 板フランジヒーター

ヒーター電力[kW] (キロワット)
1kW 1.5kW 2kW 3kW 4kW 5kW 6kW 7kW 8kW 9kW 10kW
PL5-3125 PL5-31.525 PL5-3225 PL5-3325 PL5-3425 PL5-3525 表示内容
型番
首下寸法[㎜]
240 330 410 590 770 900
PL5-31.530 PL5-3230 PL5-3330 PL5-3430 PL5-3530 PL5-3630
280 360 510 650 810 960
PL5-31.540 PL5-3240 *PL5-3340 PL5-3440 PL5-3540 PL5-3640 PL5-3740 PL5-3840
210 280 410 510 610 710 850 960
PL5-3245 PL5-3345 PL5-3445 PL5-3545 PL5-3645 PL5-3745 PL5-3845 PL5-3945 PL5-31045
240 360 460 560 650 770 810 960 1010
PL5-3250 PL5-3350 PL5-3450 PL5-3550 PL5-3650 PL5-3750 PL5-3850 PL5-3950 PL5-31050
230 330 430 510 610 710 780 870 960
PL5-3555
480
PL5-3360 PL5-3460 *PL5-3560 PL5-3660 PL5-3760 PL5-3860 PL5-3960 PL5-31060
280 360 440 510 610 670 740 810
PL5-3370 PL5-3470 *PL5-3570 PL5-3670 PL5-3770 PL5-3870 PL5-3970 PL5-31070
240 310 380 440 510 560 650 710
PL5-3380 PL5-3480 PL5-3580 PL5-3680 PL5-3780 PL5-3880 PL5-3980 PL5-31080
210 280 350 410 460 510 570 630

上段:型番、下段:首下寸法Lを表示しています。

型番の下2桁の数値は公称ワット密度です。正確なワット密度は型番と首下寸法・ワット密度対応表をご覧ください。

型番説明
板フランジヒーター(PLK5・PL4・PL5型)

防滴キャップ(WP)はオプションです。標準品は標準キャップ付です。キャップ形状はこちらをご参照ください。

ページの先頭へ戻る
特注品
  • 電圧
    200V以外の異電圧も製作できます。

  • 相数
    3相以外に単相でも製作できます。

  • 材質
    接液部の材質変更も対応いたします。

  • 防水
    端子部に結露や液がかかる場合は防水型をおすすめします。

  • 温度
    標準品はmax100℃です。100℃以上で御使用の場合はご指示ください。

  • 縦形
    標準品は水平取付けです。縦形の場合は特注となります。
    液面の変動によりヒーターの発熱部が空気層に露出する可能性が高く、お客様の加熱方法にあわせた仕様で設計製作する必要があるためです。

  • サーモスタット(温度調節器)
    温度過昇防止用サーモスタットやセンサー(熱電対、測温抵抗体)を内蔵することもできます。

  • フランジ
    JIS5K、10K以外に16K等も製作できます。

  • キャップ
    防水、Bタイプ、コード付きも製作できます。

  • パッキン
    別売致します。

板フランジヒーター P型(特注品形状例)を見る

結線

ネジ込みヒーター GA型・板フランジヒーター P型スター結線またはデルタ結線の動画を参照ください。

注意
  1. 本ヒーターは液体加熱用です。空焚きは絶対しないでください。
  2. ヒーターの端子に湿気や水のかかる場合は漏電する危険性があります。その場合、防水対策を行ってください。
  3. アースは必ず取ってから御使用ください。>
  4. 永くお使い頂くためヒーターに付着した汚れは掃除してください。>
  5. 液体加熱ヒーター取扱上の注意をお読みください。
